Indicador de lugar de estacionamiento (2 / 4 paso)

Paso 2: Unir las cosas

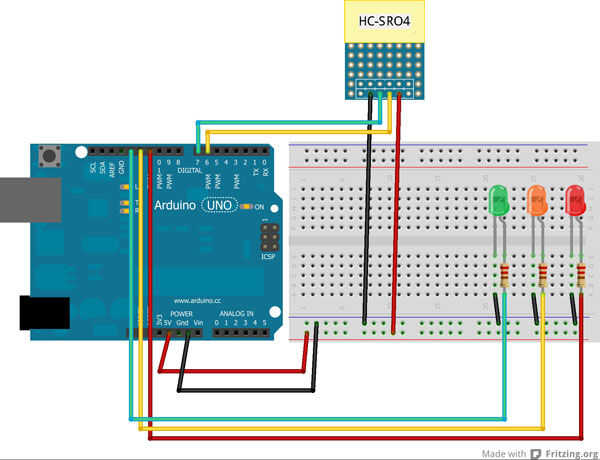

1) conectarse ranuras de VCC y GND de la placa arduino protoboard usando los cables de puente

2) el sensor de ultrasonidos tiene cuatro pernos por Trig, eco, VCC y GND

3) Conecte VCC y GND a tierra y la fuente de 5V respectivamente

4) Conecte el trig 6 pin a pin y echo al pin 7 de la placa arduino

5) hacer lo mismo con otro sensor y su gatillo conectado a 3 echo conectado a 4 en la placa arduino.

6) conectar dos leds con su positivo a 13 y 10 y sus negativas a la tierra.
