Indicador de medición de temperatura en 16 x 2 LCD con el ajuste de la temperatura superior y límite inferior para ADVERTENCIA utilizando Arduino (2 / 4 paso)

Paso 2: Conectarlo

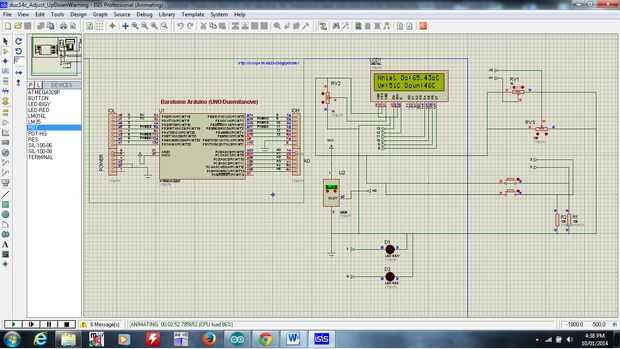

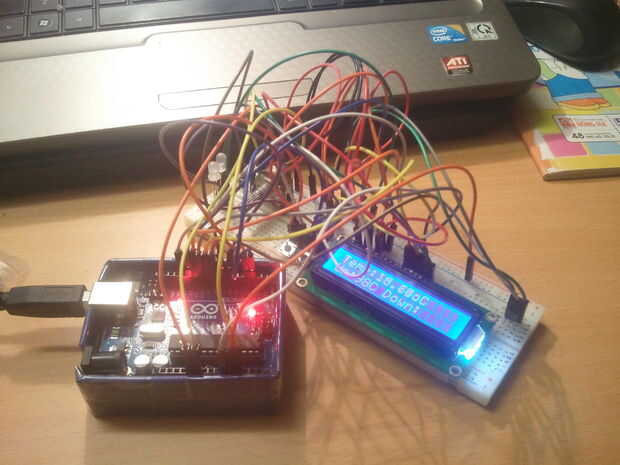

Después de simular en Protues, vamos a hacer uno real a bordo de la prueba.

Comenzaremos con la pantalla LCD ya que tiene los pins más:
Conecta los pines 1 y 5 a GND. de Arduino (no importa cuál)
Conectar el pin 2 a la Arduino + 5v
Conectar el pin 3 a Resistor Var
Conectar el pin 4 al 13 de Pin Digital de Arduino
Conectar el pin 6 a 12 de Pin Digital de Arduino
Conectar el pin 11 a 11 de Pin Digital de Arduino
Conectar el pin 12 a 10 de Pin Digital de Arduino
Conectar el pin 13 de Arduino Digital Pin 9
Conectar el pin 14 a 8 de Pin Digital de Arduino

LM35DZ sensor:
Conectar el pin 1 a la Arduino + 5V
Conectar el pin 2 a Analog Pin A0 de Arduino
Conectar el pin 3 a la Arduino GND

Resistencia 2 Var (de ajuste):
Conectar el pin 1 cada Resistor Var a la Arduino + 5V
Conectar el pin 2 cada Resistor Var el Arduino Analog Pin A1 y A2.
Conectar el pin 3 cada en el Arduino GND

2 botones de modo:
Conecte cada botón pin a pin de interrupción de la Arduino Uno 2 y 3
Conectar cada otro botón a cada Res k 10 y luego conectarlo a la Arduino GND

Ahora pasamos al último paso.
