Indicador de nivel de agua con SMS (2 / 4 paso)

Paso 2: Conexiones y hacer el PCB

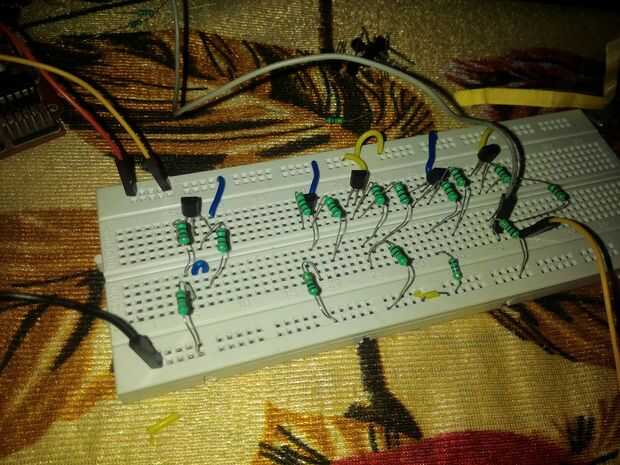

Realice las conexiones de transistores con resistencias en el protoboard como se muestra en el diagrama de circuito Compruebe la salida. Resultado será mayor a 3 volt enviar la lógica alta a arduino.

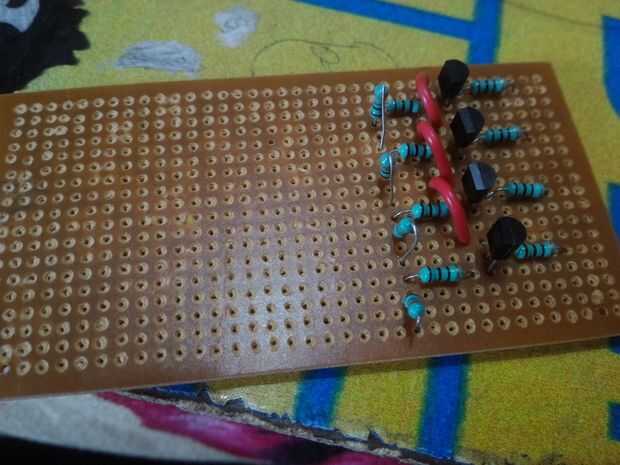

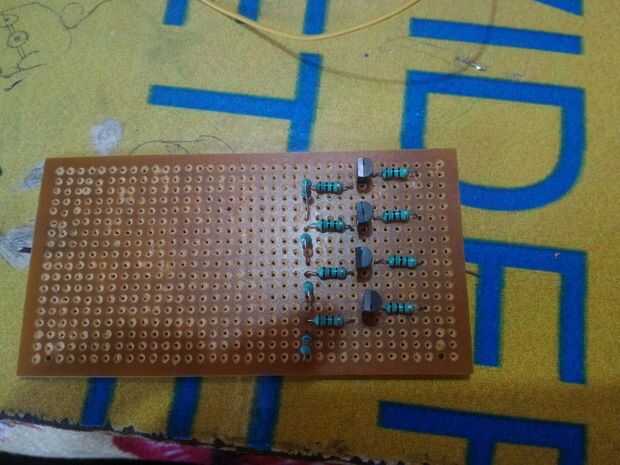

Montar las resistencias y transistores en la placa.

Montar el zócalo del 28 pin ic en pcb.

Estamos haciendo independiente arduino.

Suelde el oscilador de cristal junto con capacitores de 22uf.

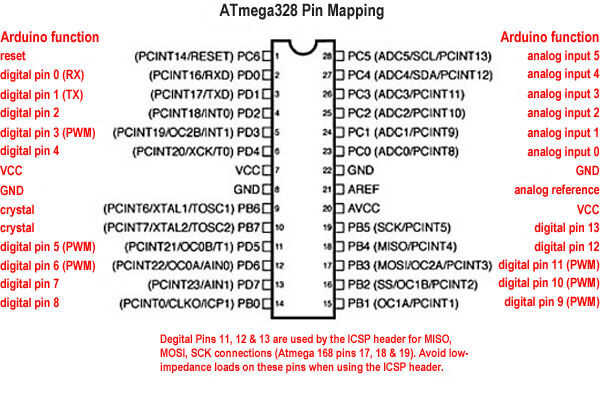

Conecte las salidas de los transistores o pasadores analog IC consulte el diagrama de pines del CI.

Asegúrese de conectar el regulador de voltaje con condensadores.

Disipador de calor debe estar conectado al regulador de tensión 7812 como el módem GSM consume más corriente de él.

Panel solar conectado a la entrada del ic 7812.

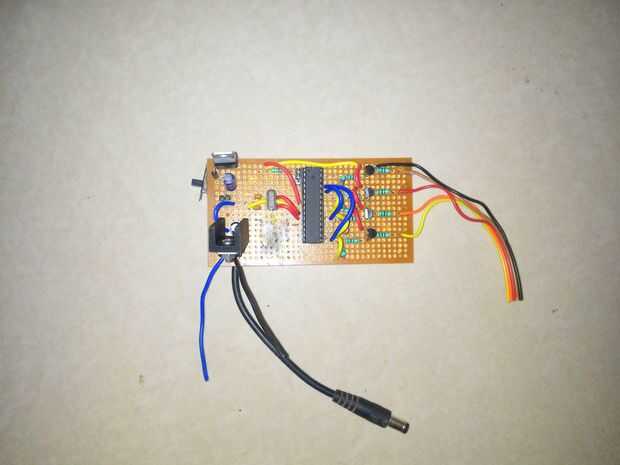

Suelde todos los componentes como en el diagrama del circuito en pcb. Revise las conexiones.
