Indicador de nivel de agua con SMS (4 / 4 paso)

Paso 4: Montaje y prueba

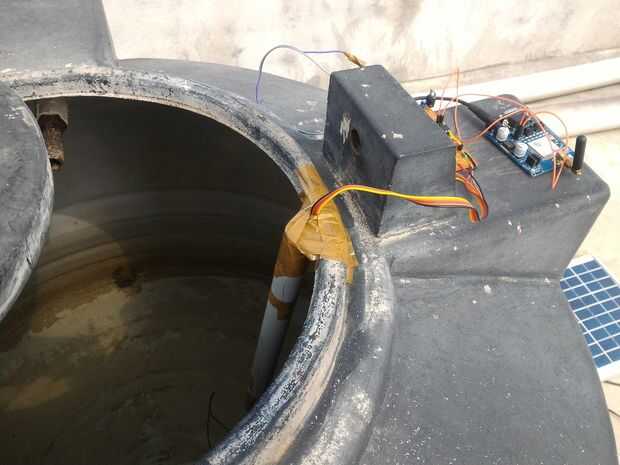

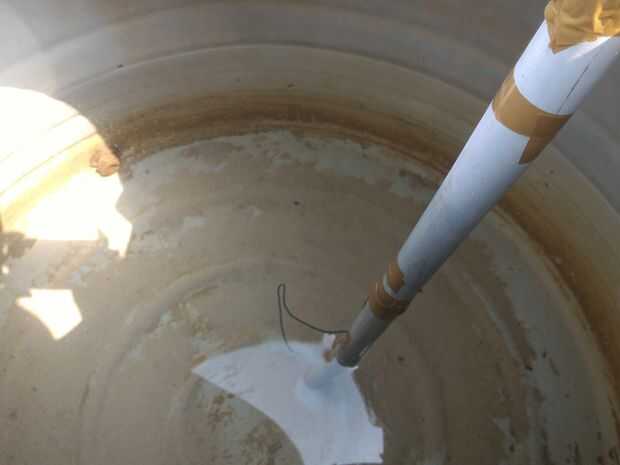

Tomar un tubo de PVC con altura igual a su tanque de agua.

Pegue los cables de la ckt en los diferentes niveles del tanque.

Tenga en cuenta que el cable de Vcc siempre sumergido en el agua.

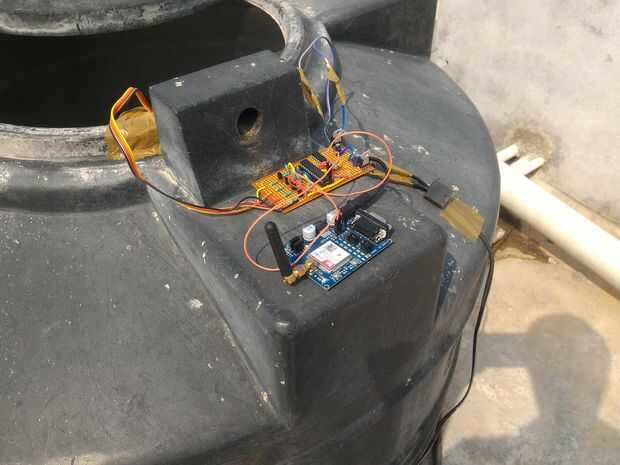

Hacer todas las conexiones.

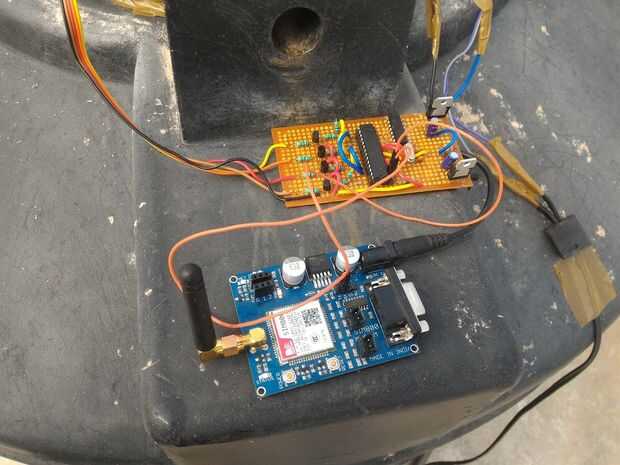

Conectar Rx de ic que se encuentra en la clavija 2 para el Tx del módem GSM.

Conectar el Tx de ic que se encuentra en el pin 3 al Rx del módem GSM.

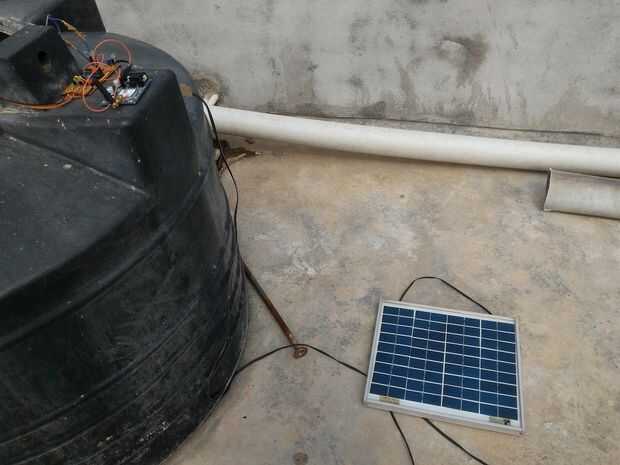

Conectar el panel solar a la entrada del ic 7812.

Compruebe que todas las conexiones y el proyecto está listo.

Hacer cubierto por el sistema protegerlo de la lluvia.

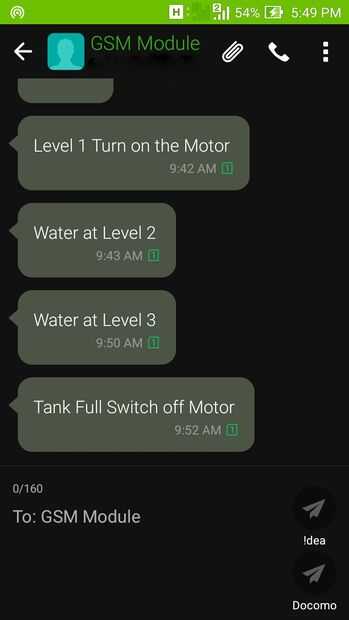

¡ Prueba!

Cuando usted conservar el agua, conservar la vida.

Agua = vida, conservación = futuro!
