Indicador de nivel de agua increíblemente lindo árbol de Navidad (3 / 4 paso)

Paso 3: Hacer alertas de agua baja y alta

En este paso, vamos a transmitir el nivel del agua por iluminación LED que no se encuentran en la placa Arduino. Separa estas luces indica el Arduino se nos prepara para moverlos donde queramos.

Para este paso, usted necesitará:

• Resistencias de dos 1 k ohmios
• LEDs de diferentes colores

Cargar el siguiente bosquejo para el Arduino:

• Iluminación de dos LEDs, dependiendo del nivel de eTape

Puede dejar que ese bosquejo mientras conectar todo. La clase de diversión de esa manera.

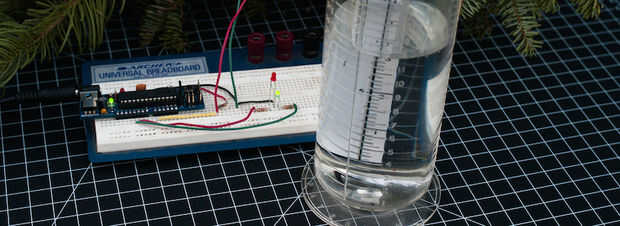

Para cada LED, vas a conectar uno de los pines de Arduino a un extremo de una resistencia de 1 k, el otro extremo del resistor al positivo del LED y luego el cable negativo del LED a tierra.

El propósito de la resistencia de 1 k es evitar que el LED se quema (literalmente). Si no has quemado un LED, debeis. Es una forma muy buena para aprender acerca de resistencia (de la falta de ella). Salir al exterior y puente de los terminales de un bateador de 9V con un LED que usted puede permitirse para despedirse. Poof. ¡ Yay! Materia de resistencias! Ahora huele el LED destruido; puede ser útil saber este olor algún día en algún proyecto diferente.]

El lado positivo del LED es el que está con la pierna más larga. Si las piernas de su LED tienen la misma longitud, ver la bombilla de plástico; el lado negativo es la con más cosas sobre él.

1. Conecte el pin digital 12 a un extremo de una resistencia de 1 k.
2. Conecte el otro extremo de esta resistencia hasta el final positivo de su LED verde.
3. Conecte el extremo negativo del LED verde a tierra.
4. Conecte el pin digital 13 a un extremo de la otra resistencia de 1 k.
5. Conecte el otro extremo de esta resistencia hasta el final positivo de su LED rojo.
6. Conecte el extremo negativo del LED a tierra.

Al final, si todo está conectado correctamente, el LED rojo se iluminará (junto con el LED de la placa Arduino) cuando el nivel del agua es bajo. El LED verde se iluminará cuando haya suficiente agua.

Hemos separado los indicadores de la placa de Arduino sí mismo. Así que ahora podemos mover los indicadores donde queramos.
