Paso 4: Juntándolo todo
Ahora es tu turno. Usted decide cómo esto se debe ver.
En este punto, podemos poner el sensor en agua del árbol y poner los LEDs rojo y verdes para arriba en el árbol en algún lugar. No importa dónde termina el Arduino. En mi caso, sólo pongo cerca del árbol por lo que pude energía por un adaptador de 9V conectado a las líneas de luces que ya se está ejecutando el árbol. A cortar nuevas longitudes de cable para todo.
Al colocar el sensor en Cuenca del árbol, asegúrese de encontrar un lugar donde puede colgar sin ser tocados por los ramas o ramitas. Esto sería un buen lugar para confirmar, con el primer boceto, que las lecturas de resistencia son lo que usted espera. Clip de la parte superior de la resistencia en algunas ramita perdida o algo.

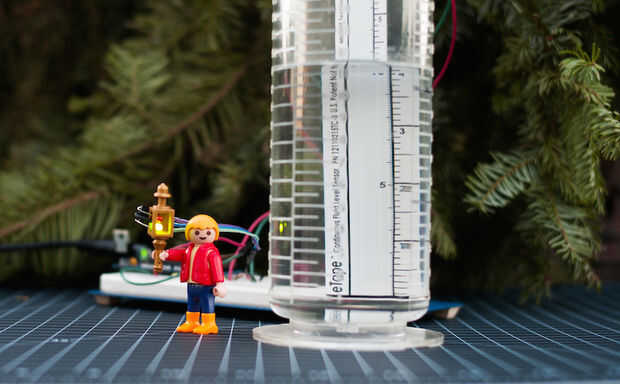

En mi caso, pongo los dos LED en la linterna de este tipo de Playmobil. Recorta uno de los cables negativos de los LED más cortos y había soldado al cable negativo del otro LED (ya que ambos comparten el mismo terreno). Pues yo utilizaba tres puentes hembra-hembra para conectar los tres cables LED 22 tres calibre cables que corría por el árbol a Arduino, conexión de los LEDs rojo y verdes como lo fueron. Usé pegamento caliente para fijar los puentes en la parte posterior de la linterna.
Estoy deseando ver lo que decides hacer. Por favor publicar las fotos y me avisas! Estoy en Twitter.
¡Felices Fiestas!
