Indicador de nivel de agua más fácil (4 / 6 paso)

Paso 4: Conexión de indicación de almacenamiento de agua

1) conectamos 8 resistencias de 10 k ohm un valor desde 1 a 8 terminal para conexión del almacenaje en el paso anterior, para ésos conexión de almacenamiento tenemos correspondiente indicación de salida en frente del terminal de IC de nivel de almacenamiento, por ejemplo si se alcanza el nivel de agua a nivel 5 entonces entonces indicación aparecerá en el terminal 14 como salida.

2) correspondiente indicación de nivel de salida tal como se indica a continuación

1 - 18
2 - 17
3 - 16
4 - 15
5 - 14
6 - 13
7 - 12
8 - 11

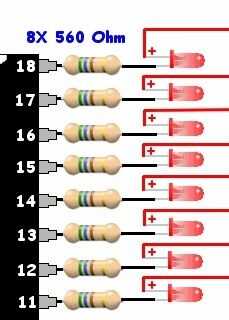

3) sacar 8 valor de resistores de 560 ohm desde terminales de 11 a 18 cada uno.

4) elegir 8 LED de cualquier color que desee mostrar indicación de nivel de agua y conecte su terminal negativo a cada uno de los resistores de 560 ohm que está conectada al IC de la terminal 11 y 18 individualmente.

5) como los terminales negativos de todos los LEDs están conectados a cada resistencia de 560 ohm, terminal positivo de los LEDs debe conectarse al borne positivo de la fuente de alimentación de 12 V DC.
