Indicador de rango de voltaje de LED (3 / 6 paso)

Paso 3: Solo led indicador de voltaje

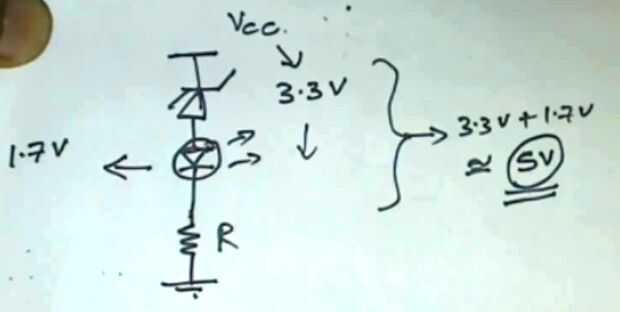

considerar el nivel de tensión al que debemos el led luz es v1 y el led de voltaje es v2 y el Diodo zener para ser seleccionados para este nivel de voltaje es = v1-v2

ejemplo:

* tensión nivel debe ser indicado es 5v

* LEDs tensiones delanteras de varios leds son:

rojo led - 1.7v

led verde, amarillo - 1.8v a 2v

led blanco o azul - 2.8v a 3v

permite tomar la roja led para tensión directa es 1.7v

* Diodo zener a considerar es = 5v-1.7v = 3.3v

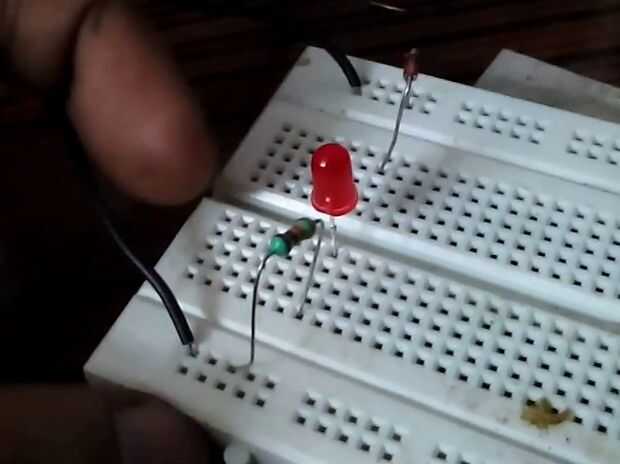

ahora Conecte el Diodo zener a led y un resistor de la serie de 12Kohm para limitar la corriente va al led. ahora este led se enciende cuando el voltaje a través de esta configuración atraviesa 5v.
