Paso 4: instalación

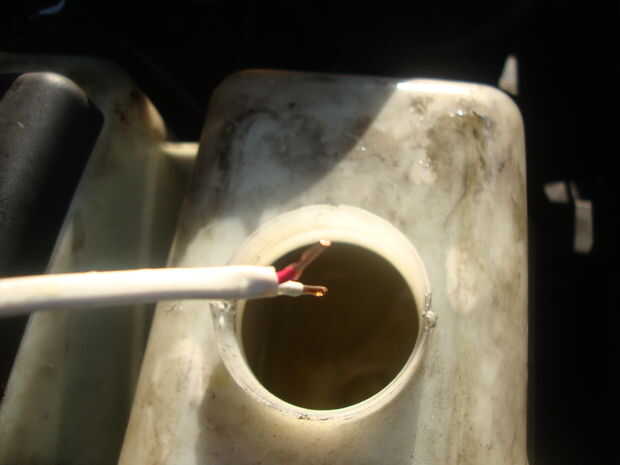

La PCB tiene unos cables conectados a él. 1 cable conecta a un fusible, que está caliente cuando la clave es "ON" o el motor está en marcha, a la tensión de la PCB. Esto suministra 12 voltios de batería de coche. El cable de tierra conectará el suelo sobre el PCB a la tierra en el coche. De un automóvil es cualquier metal expuesto conectado al chasis del automóvil por lo que he encontrado que un tornillo narby proporciona un buen campo. 2 cables proporcionará tensión 2 LED y otro ofrece su tierra. Por último, 2 cables de calibre pesado proporcionará la punta de prueba de refrigerante.

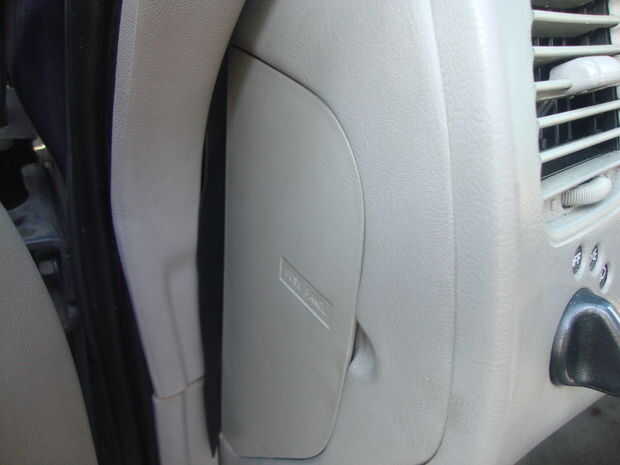

En mi 99 Ford Explorer, elegí fusible #12 en el panel de fusibles interior que pasa a ser utilizado para la bomba de limpiaparabrisas de parabrisas.
Para localizar que fusible a utilizar, desconecte cualquier fusible. Con un voltímetro, conecte la punta de prueba negra al suelo del coche y el rojo a una de las 2 ranuras del enchufe de fusible. Si lee el voltaje (no 0), pruebe otro fusible. Si lee 0 voltios, coloque la sonda roja en la otra ranura.
Si lee voltaje, probar otra vez con otro fusible. Estamos buscando un fusible que no esté caliente cuando la clave es "OFF".
Coloque la llave en y "encender" posición para escuchar la radio. Ahora encontrar cual de las 2 ranuras de este fusible toma lee voltaje.

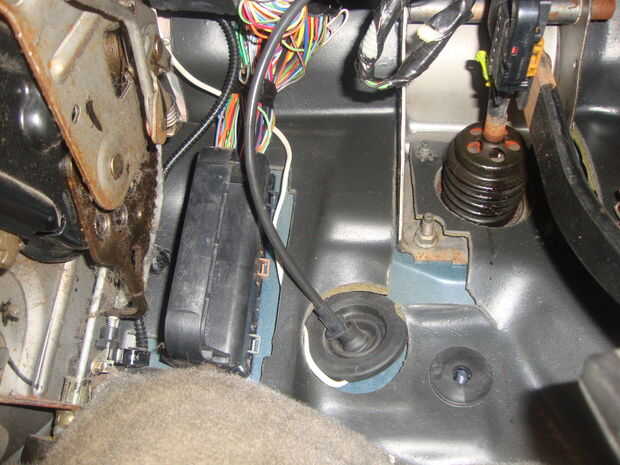

Usaremos la ranura que no lee la tensión (uso uno que dice 0 voltios). Esto proporcionará 12 voltios a la placa una vez que el fusible está en y si algo sale terriblemente mal, el fusible se quemará. Utilicé un alambre fino y había intercalada entre el fusible y la ranura del enchufe que lea 0 voltios. Conectar toma de tierra del PCB al suelo del coche y los cables de LED en consecuencia. Corrí los cables de la punta de prueba de refrigerante a través del firewall en un ojal de goma, por lo que no necesito hacer un agujero.

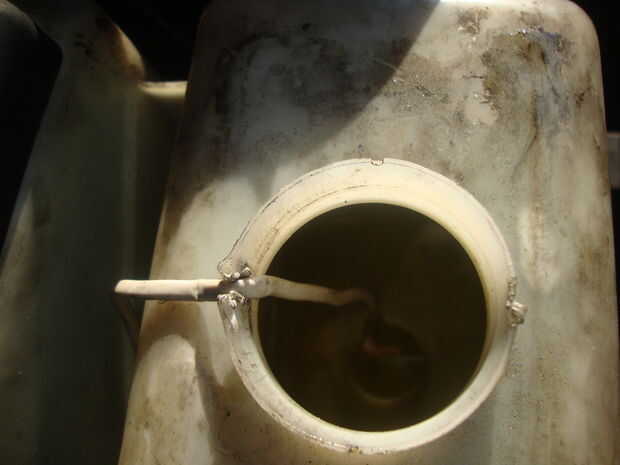

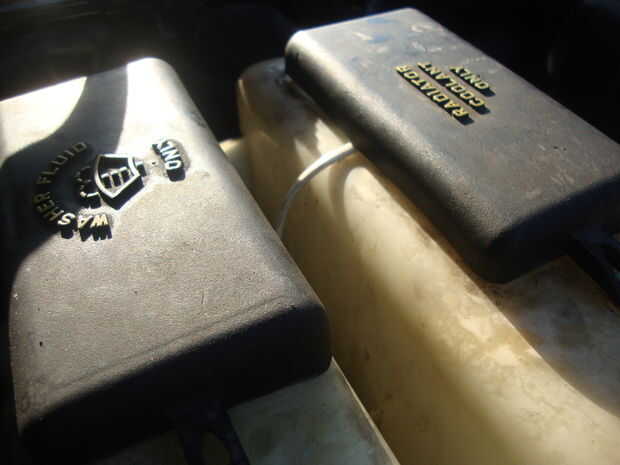

Luego envían los cables en el depósito de refrigerante alrededor del compartimiento del motor teniendo cuidado de no tocar nada caliente. Escondió el PCB bajo la consola, enrutan el LED por encima de él y procedió a la prueba.
