Indicador de Sensor de lluvia sistema de riego (2 / 3 paso)

Paso 2: cableado

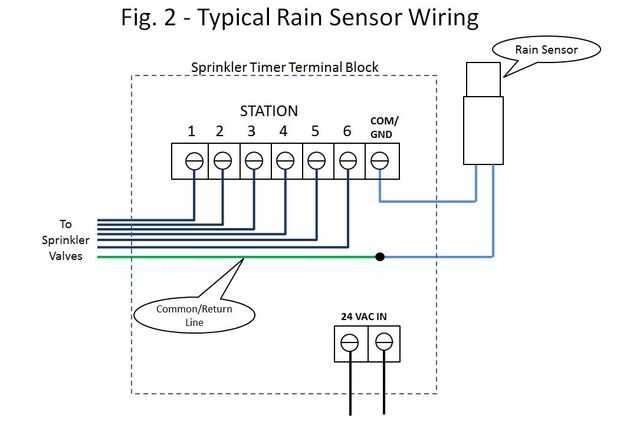

El diagrama esquemático en la figura 2 muestra un sensor de lluvia típicos conectado en serie con la línea de retorno común rociador válvula. Asegúrese de que su sistema está conectado de manera similar. Desconecte o alimentación de CA para el programador (esperemos que su sistema tiene batería de respaldo para recordar la programación). Conecte el circuito del LED como se muestra por el cableado rojo en la figura 3. Puesto que el poder es AC, no importa la polaridad del LED. Tenga en cuenta que tienes que utilizar el ensayo y error para ver que resistencia de K-Ohm 24 VAC terminal el 3.3 debe conectarse a.
