Paso 2: El circuito

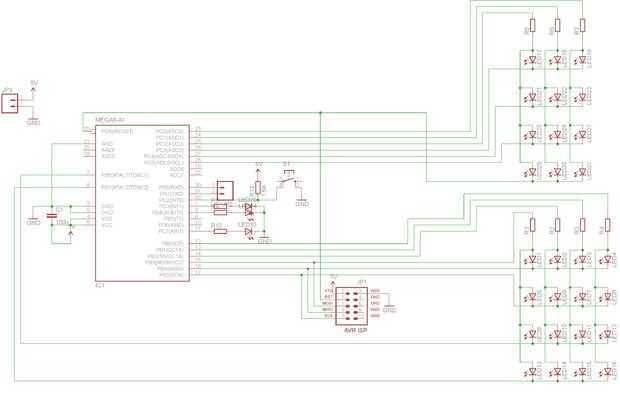

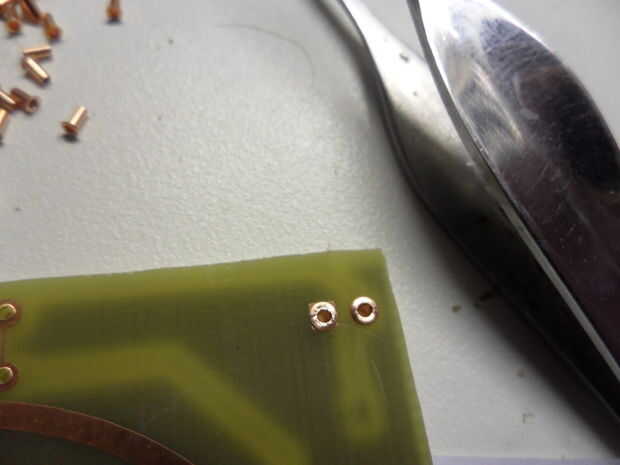

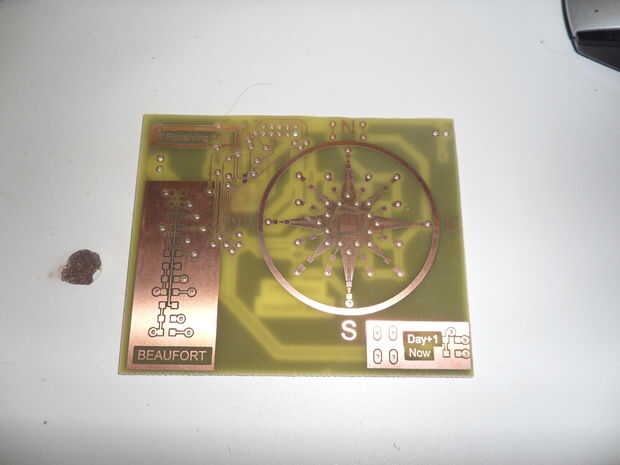

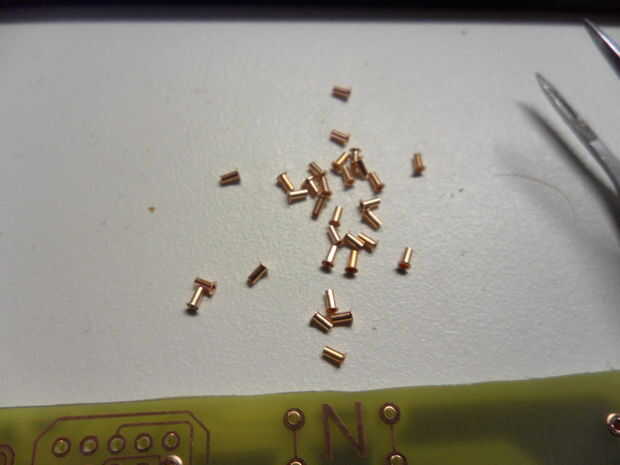

El circuito para este proyecto es muy simple.

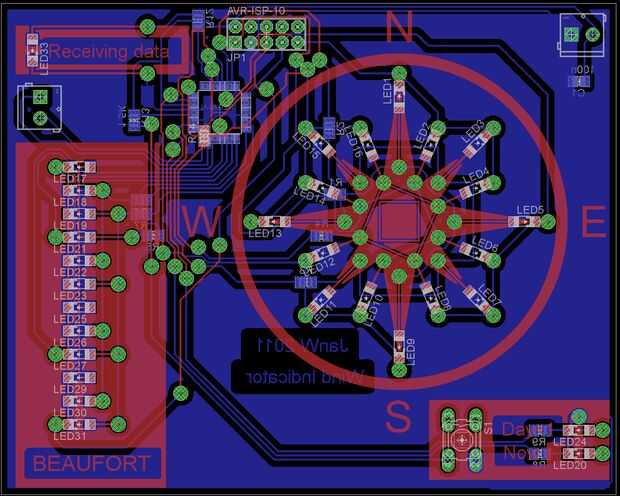

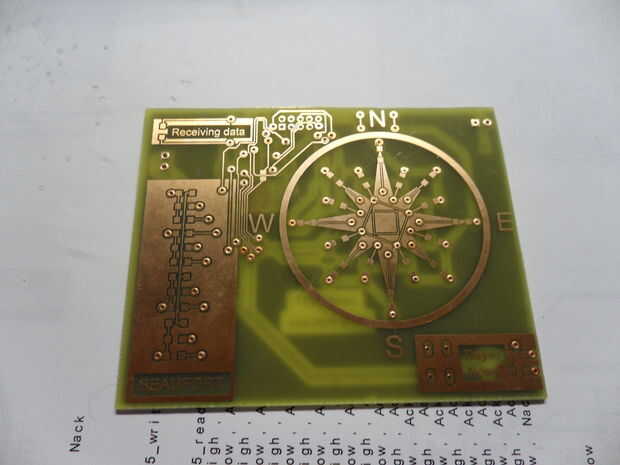

28 leds están dispuestos en dos matrices.
- Uno es una matriz de 4 x 4 conectada al puerto B del microcontrolador. Los leds apunta la dirección en la tarjeta compass.
- Uno es una matriz de 3 x 4 conectada al puerto C del microcontrolador. Los leds mostrará la fuerza del viento en la escala de Beaufort.
Los 3 leds restantes se utilizan como indicadores
- Dos leds PortD.3 y PortD.4 indicar indicar si es datos reales o un pronóstico.
- Uno condujo en PortD.7 parpadea cuando se reciben nuevos datos.
Don´t olvidar los resistores de 150 ohms para los leds,
El botón está conectado a Pind.2 (el pin de INT0) con una resistencia de 1K 5 subida por un lado y de la tierra en el otro lado.
El conectador de la ISP se agrega a los pines miso, mosi y sck puerto B y con el pin de reset.
RX y TX (PortD.0 y PortD.1) están conectados con un screwterminal. Esto nos permitirá agregar nuestra RX una líneas de TX de la USB al cable RS232.
Añadir un screwterminal para la energía y no se olvide de un condensador de 100nF entre las líneas.
Prueba del uart y los leds:
