Indicador de voltaje de batería de Arduino (4 / 5 paso)

Paso 4: De Mini a Micro

Bueno, no quiero que protoboard "mini" continúa a lo largo de mi Panzer, luego hago "micro".

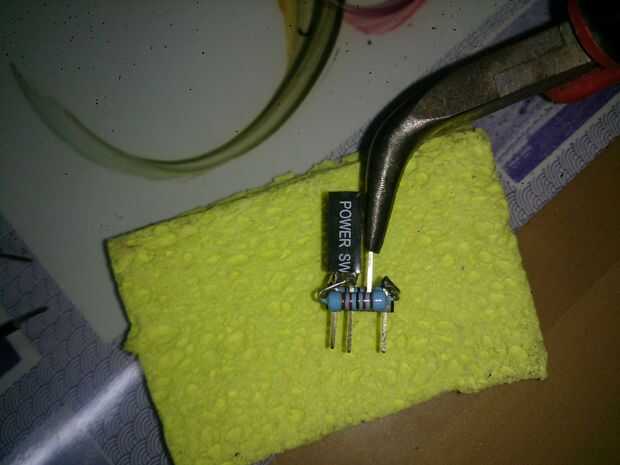

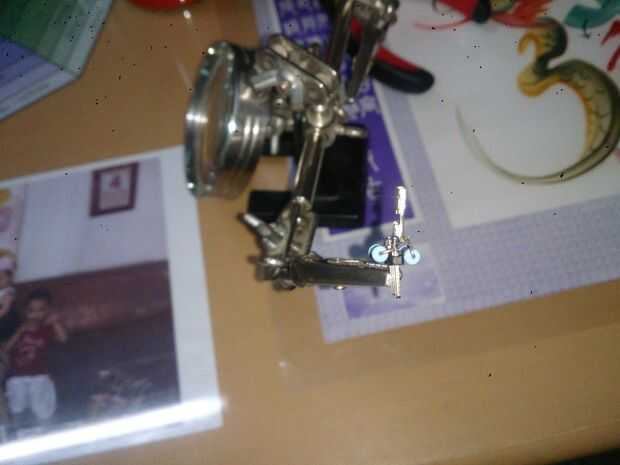

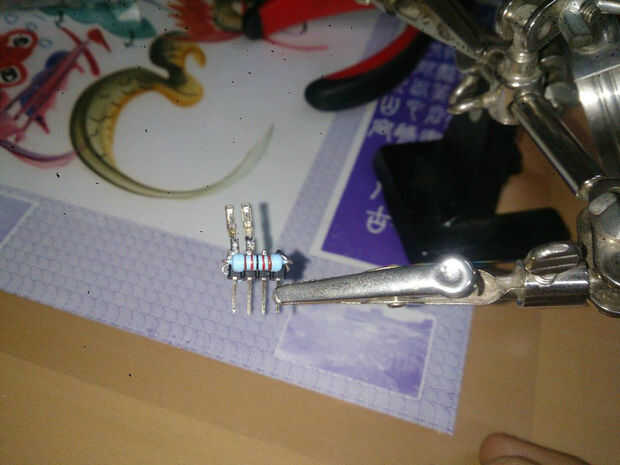

  • La primera resistencia: un extremo soldado al pin 1 de la izquierda. El otro extremo al pin 4 de la izquierda.

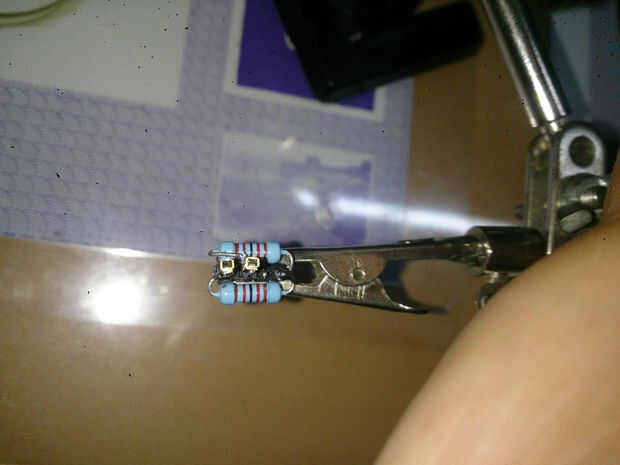

  • El segundo resistor: un extremo soldado al pin 2 de la izquierda. El otro extremo al pin 4 de la izquierda.

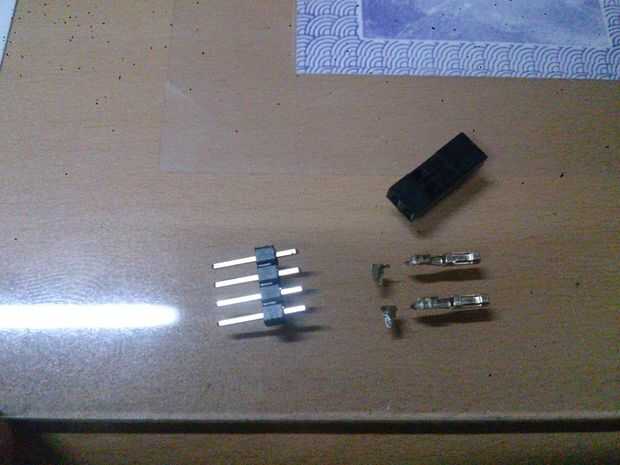

  • Soldar las patillas del conector interno para pin 1 y pin 2 de la izquierda.
  • Vestíos de la chaqueta del conector negro.
  • Sacar pin 3 de la izquierda.

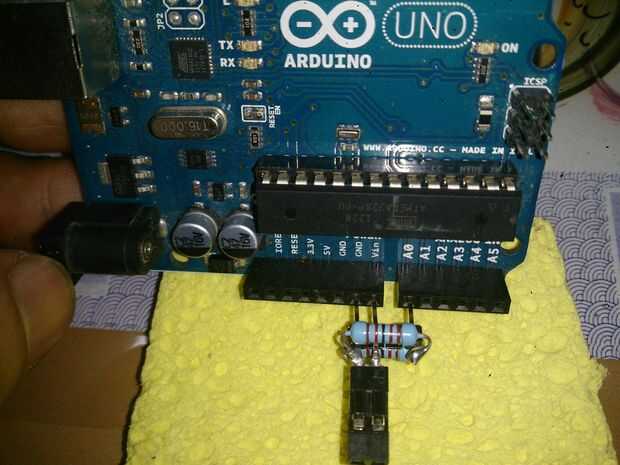

Pues bien, ahora tenemos Add-on a pin del Arduino: GND, Vin, A0.
