Paso 5: Vuelva a conectar y ejecutar

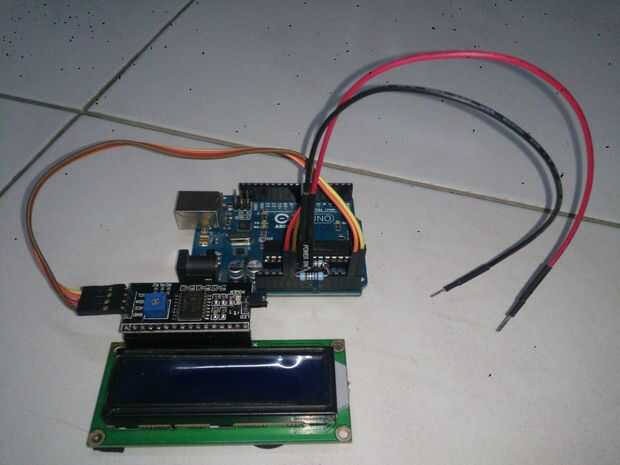

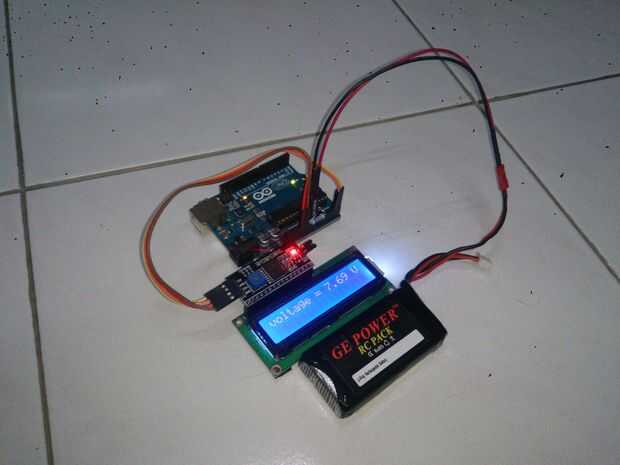

Ahora vuelva a conectar la pantalla LCD y batería, tenemos conexión más simple sin placa.

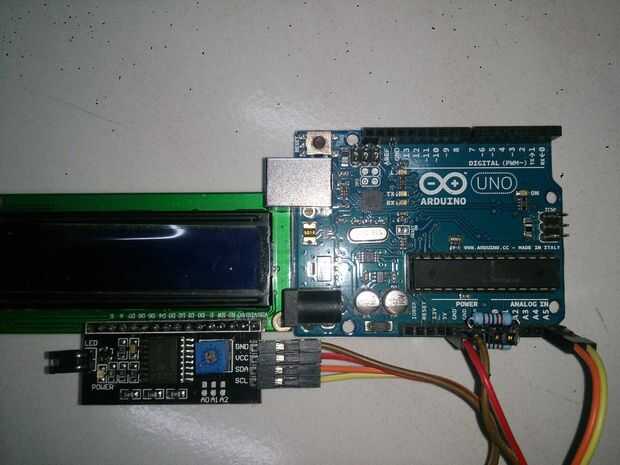

- Adaptador de GND a GND de Arduino.
- Adaptador VCC de 5V de Arduino.
- Adaptador SDA a Arduino A4 (o el alfiler junto a AREF lado pines digitales).
- Adaptador de SCL a Arduino A5 (o el pasador al lado de SDA, pasadores de AREF lado Digital Pins).
- Batería - (negativo) a GND de Arduino (en nuestros pins de Add-on).
- Batería + (positivo) para Arduino Vin (en nuestros pins de Add-on).

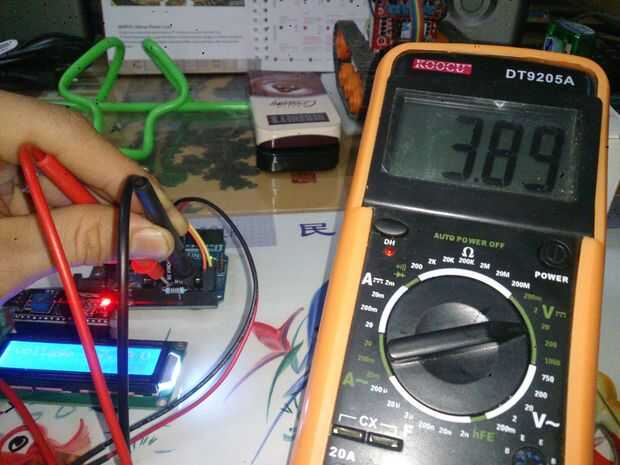

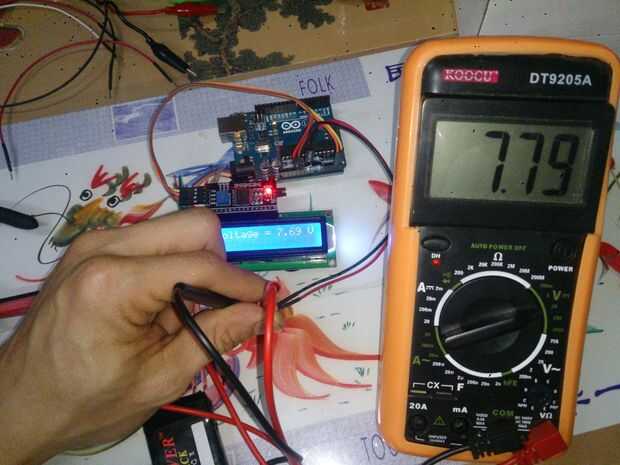

En mi prueba perdí 0.1V y bastante estable. Realmente perdimos a sólo 0. 05V en circuito de Arduino. 7.79V se muestra en mi multimetro. Divisor de tensión la redujo a la mitad, que es 3.89V entrar en el pin A0. El Arduino Lee 3.84V. Luego duplicamos él para mostrar el voltaje exacto, que es 7.68V.
Podemos solucionar este problema en el bosquejo, pero necesitamos más población de datos para ver el voltaje estable perdido. Es una pregunta más: ¿es mi multimetro que no es exacta? Porque me compre una barata".
Otra vez, no importa que pequeña diferencia como sé mi batería cabe suficiente para ejecutar mis juguetes RC :)
