Paso 2: montaje
Hacer frente a los LEDS
El LED RGB son direccionables individualmente (ver lo que hice allí) lo que significa que cada LED puede ser controlado independientemente de los otros en la franja. Para ello contamos con un total de cuatro conexión para hacer en vez de las habituales dos o tres. Forma independiente dirección para los LEDs requieren tanto una conexión de datos y reloj de conexión así como generalmente alimentación y tierra para total de cuatro puntos de contacto por cada tira de 25.
[Pensamiento lateral]
Una característica que había añadido fue que un conector de correo de los datos de los pernos que los LEDs podrían ser desenchufados y enchufados a la FLORA en lugar de ser soldadas directamente a la FLORA. En el super útil más adelante cuando el futuro paso del piso podría ser pronto en la mochila a lo largo de los interruptores para señalización de izquierda y derecha. Pero todavía puede desconectar al menos.
Soldar componentes

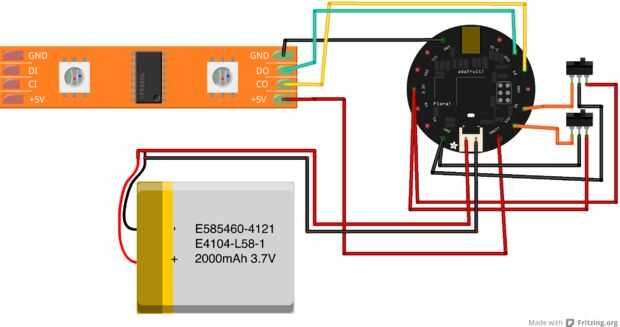

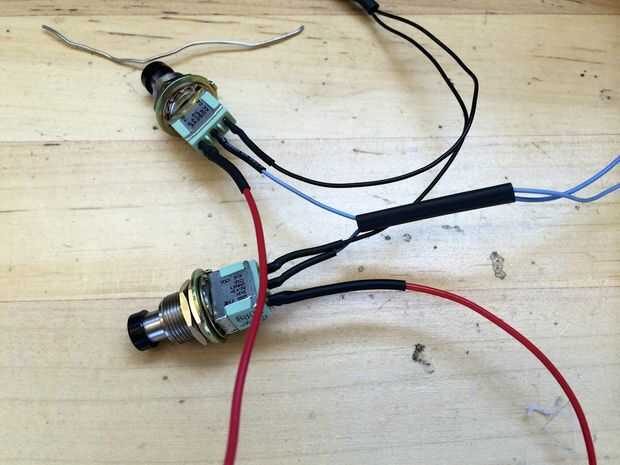

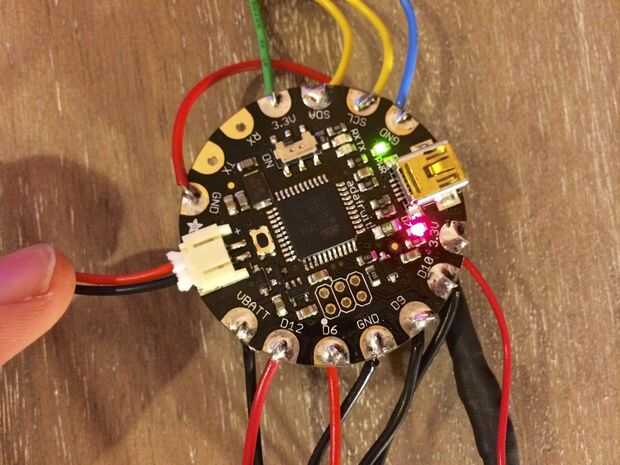

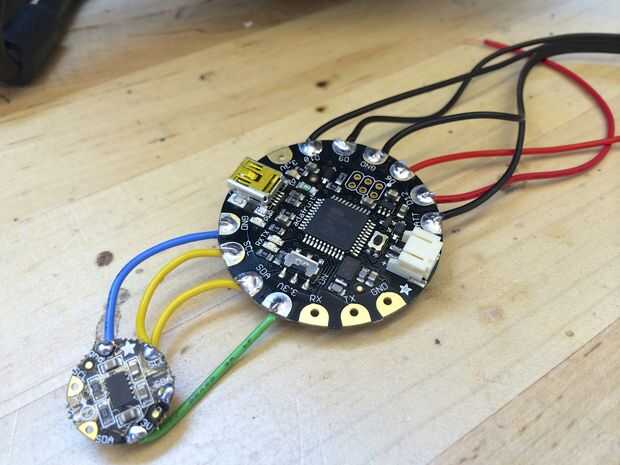

Comience por conectar el macho del conector de los LEDs. Soldar el tierra a tierra y conectar la energía a vBatt. Luego soldar las patillas de datos a D10 y el reloj a D9 en la FLORA. Luego soldar un interruptor a D12 y el otro a D6. Asegúrese de que les Conecte a tierra (pin medio en switches) así, a continuación, conectar a 3, 3V en la FLORA.
