Indicadores de nivel de batería de LM 3914 (6 / 6 paso)

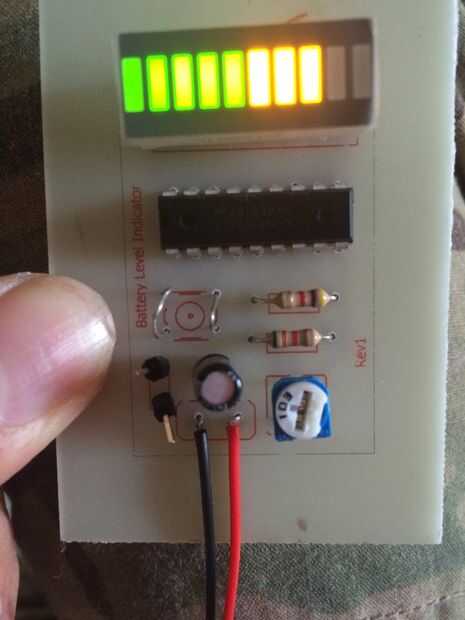

Paso 6: Producto terminado

Aunque mucho de PCB fui a 5 es el 6. También quiero actualizar que donde mi botón se supone que debe ser, no tenía uno así solo conectados los terminales de nuevo juntos.

Finalmente es un éxito, mi primer PCB que hice tomó mucho tiempo, pero su hecho.

Esta de aquí, el gráfico de barras LED pongo en palabras en vez de Red(L) a Green(R) su contrario. Sin preocupaciones aunque sólo masa cuidado y atención a lo que estoy haciendo. Bien espero que todos disfrutan de este

Instructable

Eagle cad es lo que yo solía establecer este PCB
