Paso 4: Cubierta de ventilador y montaje
1. Corte una pieza 24" largo y altura suficiente para acomodar el diámetro de su ventilador más aproximadamente 1/2" para espacio de aire. Alinee con el soporte de rodamientos y marca el eje y el cojinete de centro donde irá el ventilador. Perfore un agujero lo suficientemente grande como para el árbol ir a través.
2. Coloque el eje con el ventilador conectado en el orificio y trace el borde externo entonces usando una brújula marca el diámetro mayor de 1/2" hasta el final.

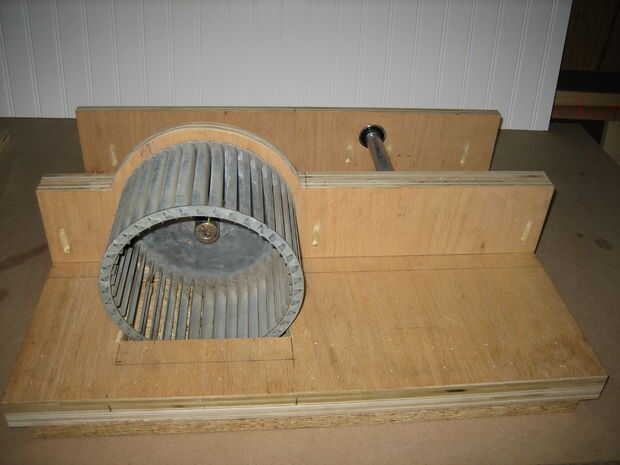

3. Coloque la pieza al lado del rodamiento y marque la altura de 4" a lo largo de la Junta excepto donde el ventilador debe ser
4. Utilice que usted la plantilla de sierra para cortar el borde superior dejando la chepa de la parte posterior de la cubierta del ventilador
Ahora corte la cubierta del ventilador
El ventilador aspira aire del centro y empuja hacia fuera los lados, por lo que tendrá que dejar el centro abierta haciendo un anillo o como un arco.
1. esta pieza debe tener la misma altura y arco como la cubierta del ventilador trasero pero con los lados que van hacia abajo. Esto puede hacerse fácilmente cortando una pieza cuadrada de madera contrachapada de 3/4" y colocando al lado de la cubierta del ventilador trasero luego trace una línea alrededor del arco y use una escuadra para acabar las líneas del estrecha hacia abajo.
2. después de seguimiento use un compás para dibujar un círculo en el centro del arco con un 1.5" a 2" radio corto que el arco. Cortar la pieza con la sierra caladora o sierra de marquetería, asegurándose de dejar la Plaza del borde inferior
3. cortar dos rectángulos de la cubierta del ventilador delantero y uno para la espalda. Hacen ambos 4" alto para alinear con los soportes de cojinete y el tiempo suficiente para llegar desde el borde exterior de la cubierta del ventilador interior al borde exterior de la cubierta del ventilador externo agregando 1/2" para espacio de aire entre el ventilador y las dos cubiertas.
Montaje de la base, con ventilador, ejes y soportes

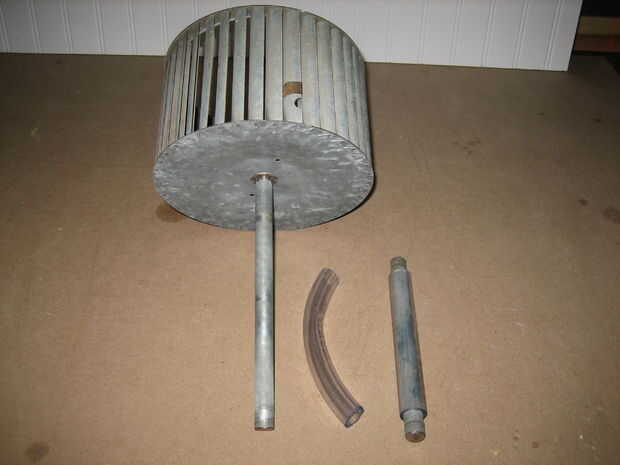

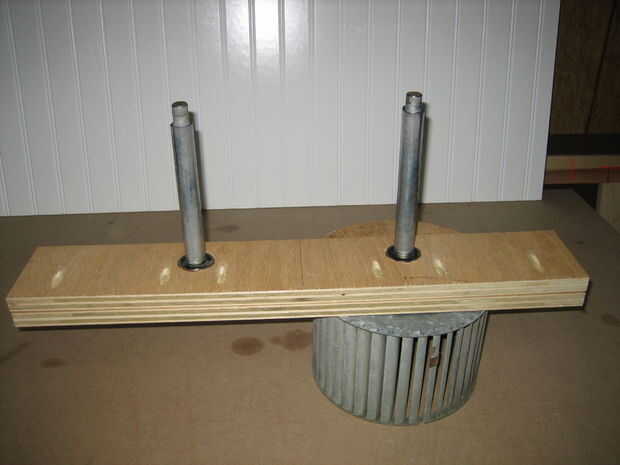

1. antes de pegar nada a la base que tendrá que poner la manguera sobre tus árboles. El eje delantero es sencillo pero debe tener la cubierta del ventilador interno y el cojinete de apoyo en el eje del ventilador antes de que usted puede poner en el pic de manguera 5
2. con las mangueras en usted pueden comenzar armar la base con soportes de rodamientos. Utiliza el Kreg jig de agujero de bolsillo y adjunto los soportes de cojinete primero a la base luego conectado y había unido las otras piezas para los soportes de cojinete.

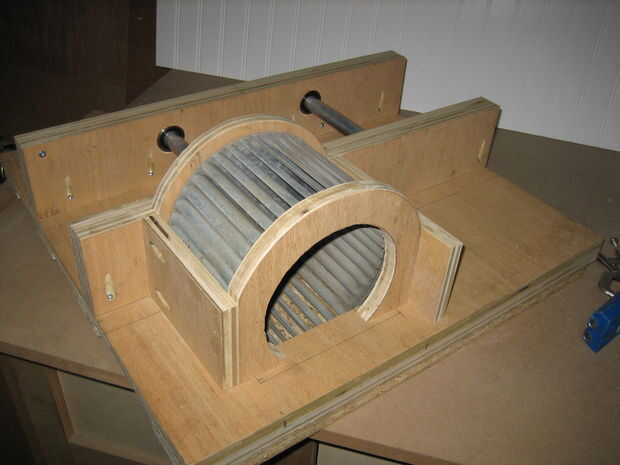

3. la cubierta del ventilador exterior se clava con algunos clavos del clavito pequeño a los dos delanteros rectangulares y piezas de la espalda que se atornillan a la cubierta interior.

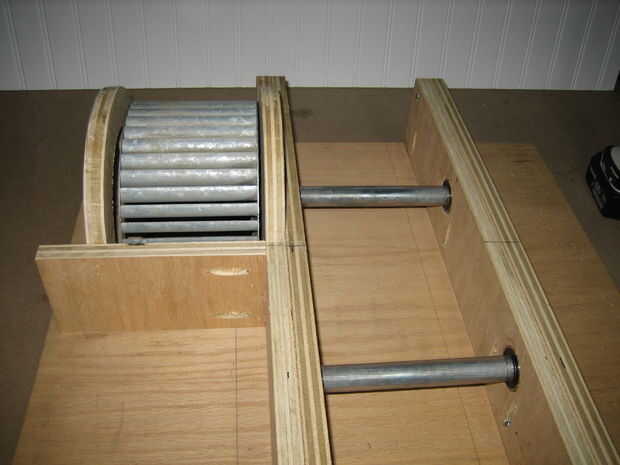

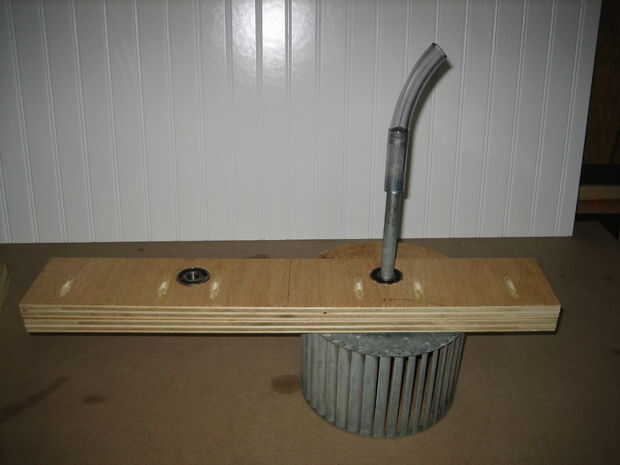

En este momento el entrenador debe parecerse cuadros 2 y 3 ahora puede ir a los perfiles verticales.
