Indoor Bike Trainer (5 / 8 paso)

Paso 5: Perfiles verticales

Los perfiles verticales mantenga la moto en el trainer y levantar la moto de los árboles algunos para que los ejes estrechos no penetran en el neumático de bicicletas. Si utiliza ejes más grandes usted puede conseguir lejos con no colocar la bicicleta al entrenador como un conjunto de rodillos, pero creo que equilibrio sería un problema.

1. para preparar los perfiles verticales tendrá que quitar la rueda trasera de su bicicleta, situado en los dos ejes y mida desde la base al centro del eje. Añadir 2" a esta medida y que cortar dos piezas de madera contrachapada de 3/4" 6" de ancho. Mina fue 15 3/8" de la base de rueda de cubo y 17 1/2" general.
2. Marque una línea hacia abajo el centro de las tablas de 6" de ancho y medida hasta el centro del cubo; Perfore un agujero de sólo lo suficientemente grande como para motos de huso. Mina donde más bien delgada de 3/16"

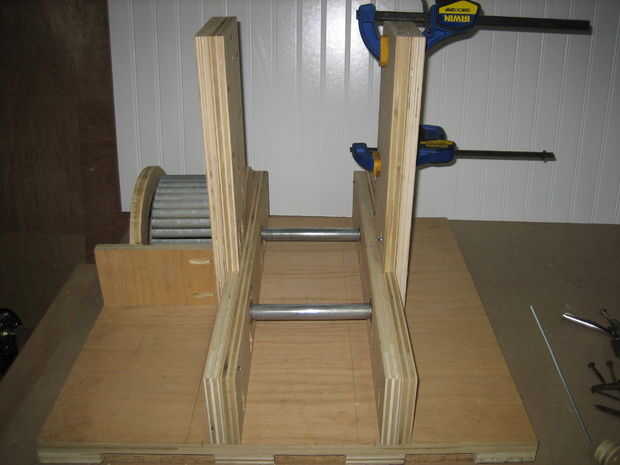

3. ahora, marque la línea central sobre los soportes de cojinete (este es el centro entre los dos ejes) ahora puede colocar el soporte vertical a la base y soporte del cojinete en el lado sin el ventilador. Utilicé tornillos de agujero de bolsillo para sujetar al base y largo 2" tornillos contador hundido en los soportes de cojinete.

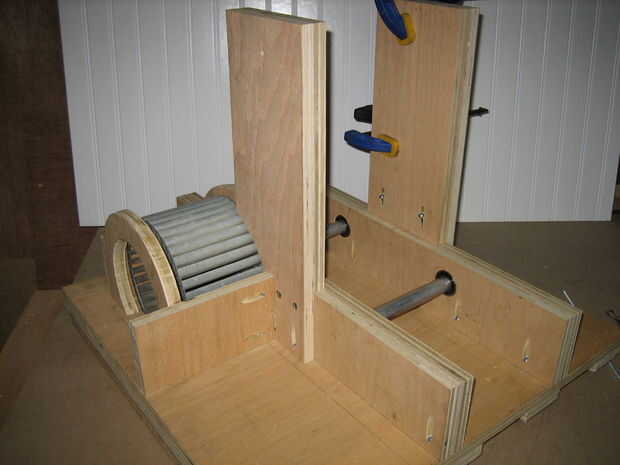

4. usted necesitará la ayuda vertical para circundar el ventilador en el lado del ventilador de la muesca. Usted puede hacer una plantilla de papel cortar con tijeras hasta que se adapta la manera usted quiere transferir el patrón al vertical y corta con la caladora sierra o la Sierra de marquetería. Cuando corte acabado lo coloque como el otro lado
-En este punto decidí quitar la tapa delantera del ventilador y conecte al vertical en lugar de dejarlo al soporte de rodamientos y hacer muescas en el posición vertical alrededor de él, forma que el vertical sería un poco más ancho en la parte inferior para un mejor soporte esto no es necesario. Yo ya había hecho muescas el montante y no cuenta para la cubierta del ventilador así que decidí quitar y volver a colocar.

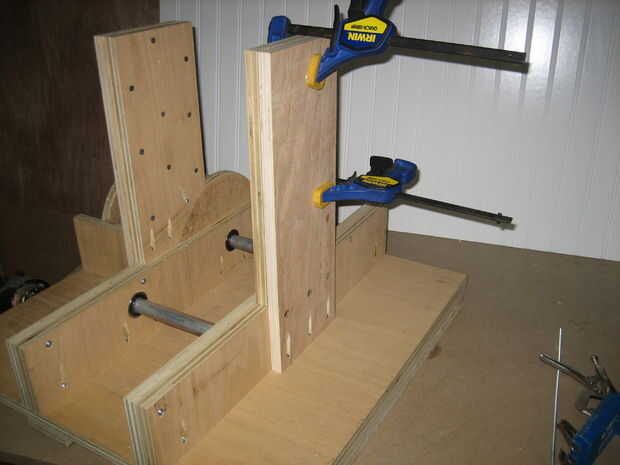

5. con los montantes exteriores instalados puede hacer postes en el interiores. Medir y cortar las piezas para sentarse dentro de las columnas exteriores y parte superior de los soportes de cojinete mina fueron unos 13 1/2" x6" x 3/4" sujete a los soportes de rodamiento con agujeros de ocultación y a los montantes con tornillos de drywall rosca gruesa 1 1/4". Otra vez tienes el lado del ventilador a la chepa de la muesca.
6. con los montantes interiores Unidos taladrar los agujeros para eje de la bicicleta utilizando el orificio de la vertical exterior como guía.

Ahora el entrenador es casi terminado
