Paso 2: Esquema de inversor

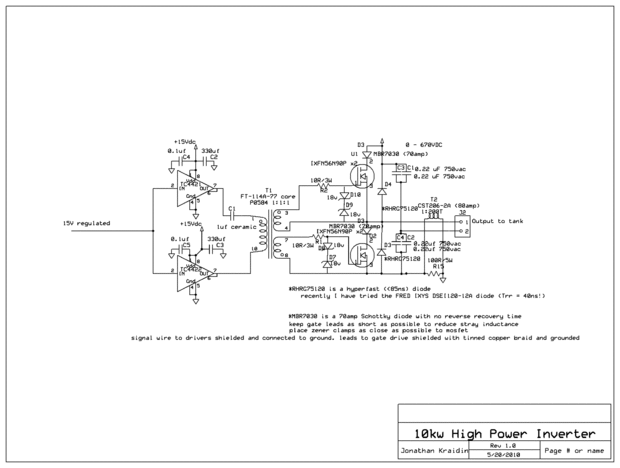

Este es el esquema del inversor. El circuito realmente no es complicado. Un conductor invertido y no invertida mueve a un voltaje de 15v y para configurar una señal alterna en un transformador de la unidad de puerta (GDT). Este transformador había aislado las virutas de la mofsets. El diodo en la compuerta del mosfet actúa para limitar picos y el resistor de compuerta-unidad minimiza las oscilaciones. Condensador C1 elimina cualquier componente DC. Idealmente, usted quiere el ascenso más rápido y tiempos de caída en la puerta, reduciendo el calor. La resistencia disminuye esto, que parece mal. Sin embargo, si la señal no se humedece se Obtén overshoot y oscilaciones, que destruirán el mosfet. Si usted busca "circuito del tambor de frenaje" obtendrá más información.
Diodos D3 y D4 ayudar a proteger a los mosfets de corrientes inversas. C1 y C2 proporcionan vías no pone en cortocircuito a la corriente a fluir durante el proceso de conmutación. T2 es un transformador de corriente para que el conductor, que nos hablará sobre siguiente, pueda obtener retroalimentación sobre la corriente que va al tanque.
