Paso 5: Circuito tanque
Existen algunos enfoques para esta parte. Si usted quiere un calentador de alta potencia necesita una selección de condensador para manejar la corriente y voltaje.
En primer lugar, es necesario determinar qué frecuencia de operación va a utilizar. Las frecuencias más altas tienen mayor efecto de la piel (menor penetración) y sirven para objetos más pequeños. Frecuencias más bajas son mejores para objetos más grandes y tienen una mayor penetración. Las frecuencias más altas tienen mayores pérdidas de conmutación, pero hay menos corriente pasando a través del tanque. Elegir una frecuencia de cerca de 70khz y herida para arriba con unos 66 kilociclos. Mi banco de capacitores es 4.4uf y puede manejar más de 300A. Mi bobina es cerca de 1uH. Los condensadores son de condensadores de Illinois. Son condensadores de película de pulso. Son plomo axial, auto curación metalizado polipropileno, alto voltaje, alta corriente y alta frecuencia. Mina son 0.22uf / 3000vdc. El número de modelo es 224PPA302KS.

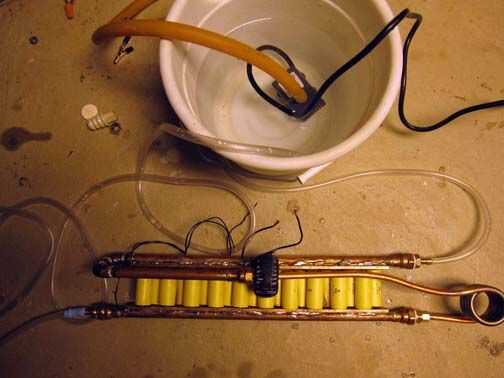

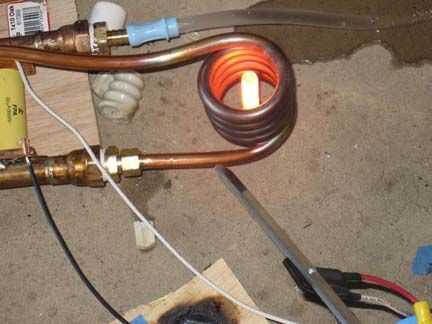

Usé dos barras de cobre y taladrar los agujeros correspondientes a cada lado. He utilizado soldadura de plomero y fija los condensadores en las barras. Corrió de la tubería a cada lado para llevar agua fría a la bobina de cobre.
No te condensadores baratos. Se autodestruyen y tendrá que pagar más dinero que si usted hizo lo correcto la primera vez. Aquí es otro pensamiento. Usted puede comprar un condensador de Celem. Aunque son caros, el costo no es que lejos del costo de la construcción de una matriz de condensadores buena. Confía en mí, ya he estado allí.

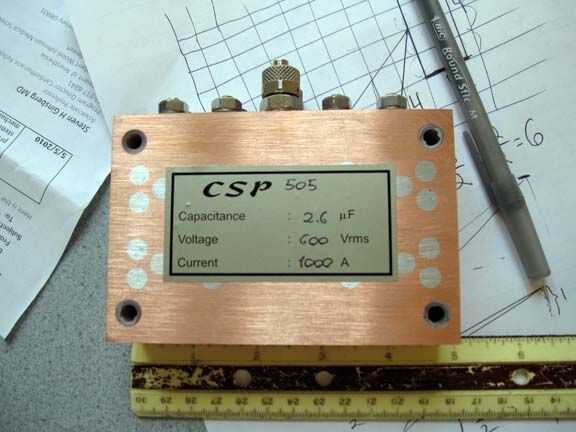

Acabo de publicar una foto de un condensador de Celem para su placer de la visión.
Tenga en cuenta que la Celem es refrigerado por agua. Si usted utiliza la Celem o hace tu propio necesita agua fría estas unidades. Utilizar la misma bomba para enfriar el condensador como utilizo para enfriar la bobina de trabajo.
