Paso 4: Armar el reloj
El reloj se compone principalmente de los siguientes:

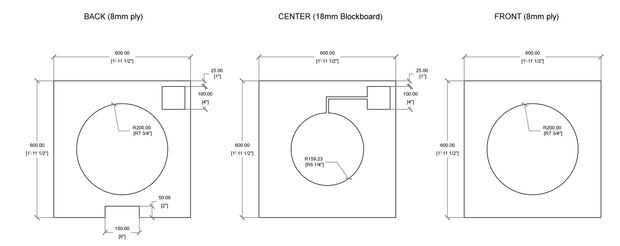

- 2 piezas de contrachapado de 8mm (600 mm x 600 mm) - necesita ser cortado según el esquema anterior
- 1 pieza de 18mm-tablero del bloque (600 x 600 mm) - necesita ser cortado según el esquema de arriba. Por favor tenga cuidado con el círculo, la circunferencia debe ser exactamente de 1000mm para que los 60 LEDs encajen correctamente. Lo conseguí de un carpintero y redondea el radio de 159.23 160 - así que tuve que usar cinta doble cara espuma los LEDs queden bien
- 1 espejo circular de 6mm - 400mm de diámetro
- 1 vidrio circular de 6mm - 400mm de diámetro. Necesita poner película plata sol-control - usted puede conseguir esto de vendedores de accesorios de automóviles o de ventana / acristalamiento instaladores. 3M tiene una muy buena película que podrás obtener de distribuidores de 3 M

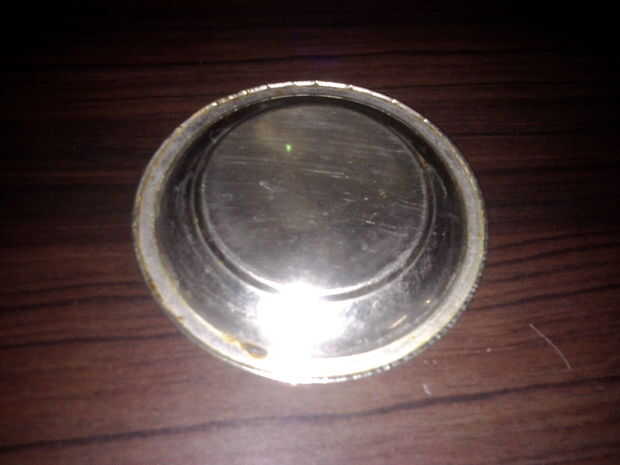

- 1 pequeño redondo de chapa de acero (diámetro 100mm)
- Adhesivo de silicio N45
- Pintura negra
- Vinilo negro - puede obtener esto de auto-accesorios vendedores o fabricantes de la etiqueta engomada. Se utilizó un color negro mate ligeramente brillante - similar a esta: http://www.ebay.in/itm/Brilliant-Diamond-Black-Pea...
Pasos:
- Se unen las piezas de madera contrachapada y tablero del bloque, manteniendo el tablero del bloque en el centro - se debe utilizar Fevicol (o similar), así como clavar

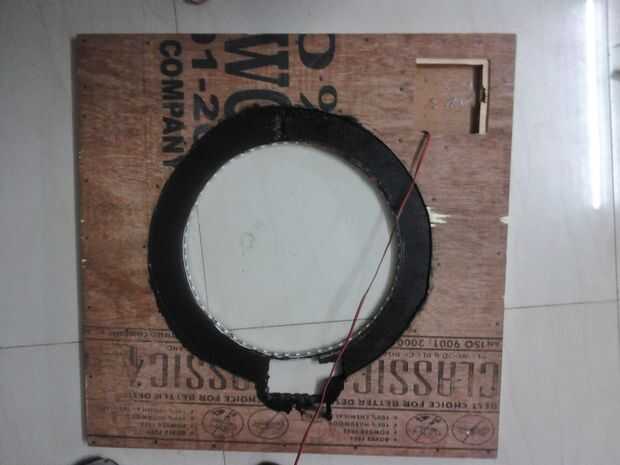

- Pintar la parte interior negro

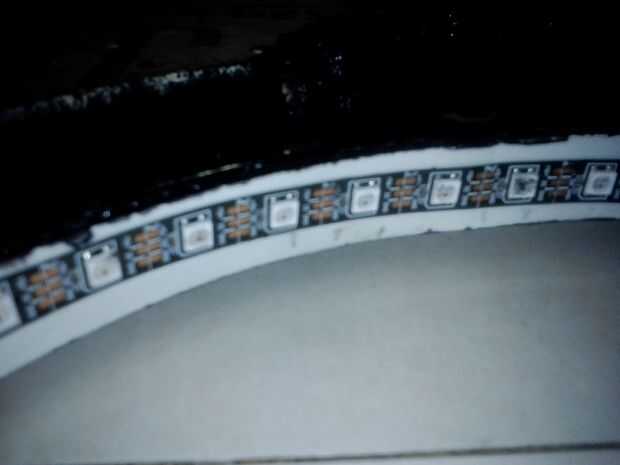

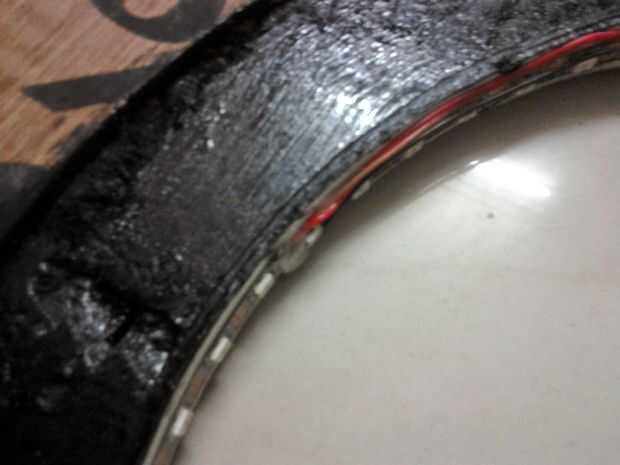

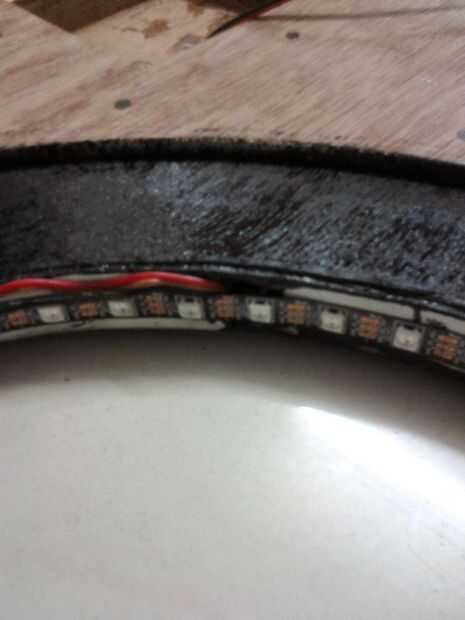

- Pegar la tira del LED para el interior de la abertura circular en el tablero del bloque. Asegurar que el primer LED en 12 o ' posición de

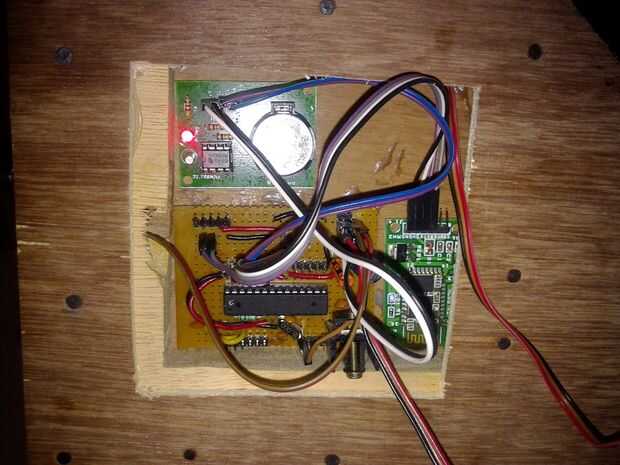

- Alambre hasta el Arduino según el circuito en el paso anterior y pegamento caliente en el recorte cuadrado

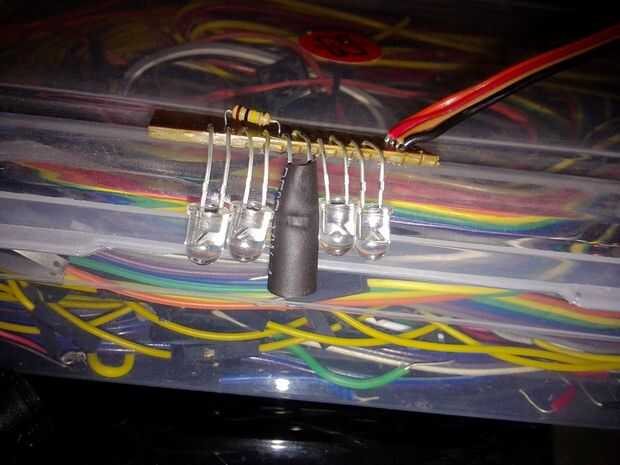

- Monte el sensor de contacto en uno de los lados con pegamento (tienes que perforar el tablero del bloque ligeramente para que los cables de ajustaban y no mostrar)

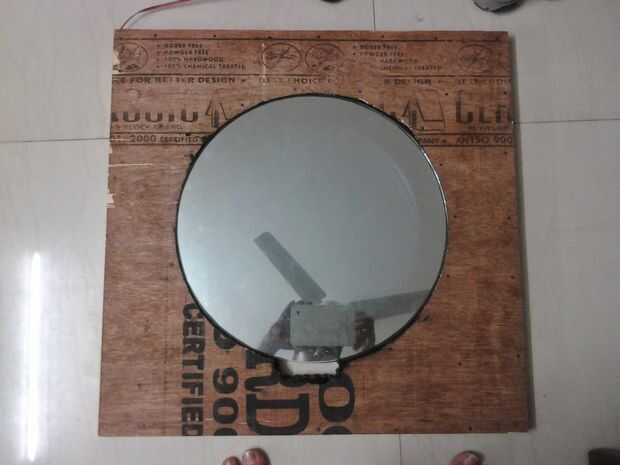

- Pegar el espejo en la parte posterior (hacia arriba) utilizando pegamento del silicio N45
- Pegar la placa de acero en el centro del espejo
- Pegar el vidrio en la parte delantera (película adentro) usando el pegamento del silicio N45
- Prueba el circuito conectando
- Solucionar problemas :-)
- Fijar el vinilo negro en la parte delantera - usted tendrá que cortar un círculo en el centro (~ 380 mm diámetro) para que la unión entre el vidrio y la madera obtiene ocultos.
