Paso 1: Poner juntos
He clasificado esta tan buena para los principiantes. Me permito añadir que es bueno para principiantes con conocimientos de soldaduras decentes. Las almohadillas de soldadura en este foro están bastante juntas, usando a mucha soldadura creará cortocircuitos entre los componentes. Mantener el cautín limpio (esponja húmeda para limpiar la plancha caliente en uso) y la soldadura de diámetro más pequeño que tiene. No me gustaría usar algo más grande que diámetro.032 solde yo mismo y está empujando. Cuanto menor sea, mejor en este caso.
Asamblea:
1. instalar las resistencias
R1: 10k (marrón, negro, naranja)
R2: 550R (verde, verde, marrón)
R3: 10k
R4: 220R (rojo, rojo, marrón)
R5: 10k
R6: 47R (amarillo, violeta, negro)
2. instalar los condensadores
C1, C2 y C3

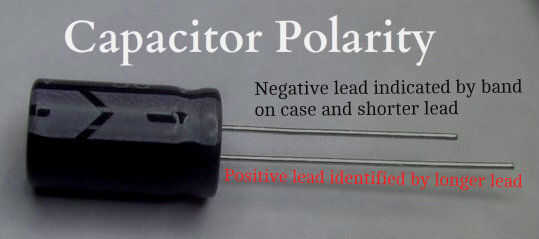

Todos los condensadores son el mismo (22uF) por lo que uno va donde no es una preocupación. Sin embargo preste atención a la polaridad (positiva y negativa) que está marcado en el tablero. Como con LEDs, el cable más largo de un condensador es positivo. Los condensadores también se marcan con una banda vertical de color en la etiqueta que corresponde al cable negativo . (véase el cuadro arriba)
3. instalar los transistores
Q1, Q2 y Q3
Todos los transistores son los mismos (9014) así que va donde no es una preocupación otra vez. Colocarlas según el gráfico de la Junta.
4. instalar los LEDs (véase la explicación del patrón de tablero de circuito (paso 2 "Especificaciones") antes de instalar los LEDs)

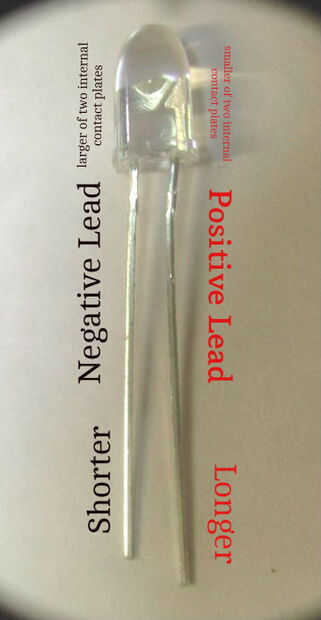

Preste atención a la polaridad (positiva y negativa). El gráfico grabado en el tablero para las localizaciones de LED tiene una plana, que es el lado negativo y se corresponde con el punto plano en el borde inferior del LED. (véase el cuadro arriba)
5. Instale el paquete de baterías
Inserte la batería pack positivo (cable rojo) y negativo (cable negro) conduce la parte posterior de la tarjeta a través de los dos orificios frente a los contactos de potencia. Luego inserte los cables en el orificio correcto contacto y soldadura en la parte posterior (véase el cuadro arriba)...

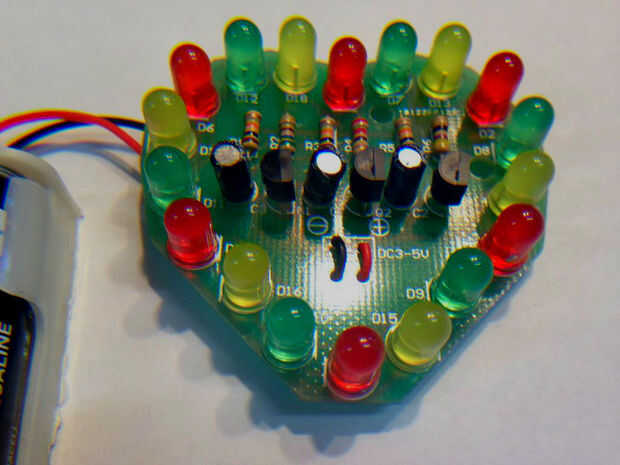

Termine, instalar dos baterías de AA de la batería y ver los LEDs uno a perseguir alrededor del corazón.
