Paso 2: Especificaciones
Tarjeta dimensiones: 48 x 51 MM (aproximadamente 2 "x 2")
Fuente de alimentación: 3v - 5v (el sostenedor de batería incluida es de 2 dos baterías de AA que proporciona 3V)
LEDs: dieciocho 18 total - 6 rojo, 6 amarillo, verde 6)
Patrón de circuito:
Los dieciocho LEDs se dividen en tres grupos con seis LEDs en cada grupo. El patrón se crea girando dentro y fuera de cada grupo en un orden secuencial.
Los grupos de LED son;
1. D1 - D6
2. D7 - D12
3. EL D13 - D18

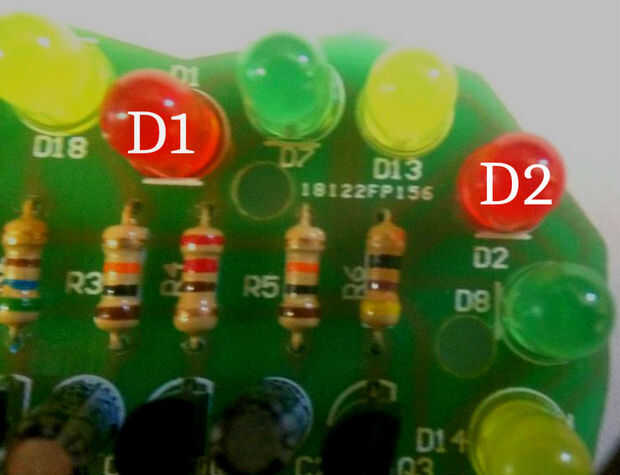

Sin embargo - D1 a través D18 sonno numeradas secuencialmente alrededor de la placa de circuito. ¿Por ejemplo, a partir de D1 y moviéndose hacia la derecha, donde es D2? D2 es tres LEDs de D1. ¿Por qué? Porque D1 y D2 están en el primer grupo de LEDs, hay un LED del grupo 2 y uno del grupo 3 entre D1 y D2 (véase el cuadro arriba).
Puede colocar los LEDs en cualquier orden que usted prefiera. El patrón se ve mejor aunque cuando cada grupo de LEDs son todos del mismo color. He instalado minas alternando rojo, verde y amarillo.
Gracias y como siempre por favor no sea tímido acerca de dejar me saber sobre cualquier error que usted puede haber observado. Tuve mucho escuchar algo acerca de mis errores que deja sin corregir.
