Paso 1: IR comunicación y aplicaciones

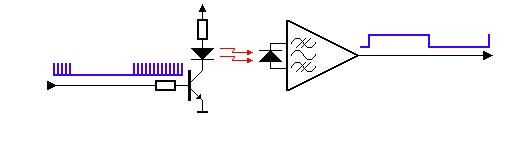

Principio de comunicación IR:
a) transmisión IR
El transmisor de un LED de infrarrojos dentro de su circuito, que emite luz infrarroja para cada pulso eléctrico que se. Este pulso se genera al presiona un botón del mando a distancia, así completando el circuito, con sesgo al LED. o el LED de parcialidad emite luz de longitud de onda de 940nm como una serie de pulsos, correspondiente al botón pulsado. Sin embargo puesto que junto con el LED IR muchas otras fuentes de infrarrojos luz como nosotros los seres humanos, bombillas de luz, sol, etc., la información transmitida puede verse interferida. Una solución a este problema es por la modulación. La señal transmitida es modulada con una frecuencia de portadora de 38 KHz (o cualquier otra frecuencia entre 36 a 46 KHz). El LED infrarrojo se hace oscilar en esta frecuencia para la duración del pulso. La información o las señales luminosas son el ancho de pulso modulado y figuran en la frecuencia de 38 KHz. Transmisión por infrarrojos se refiere a la energía en la región del espectro de radiación electromagnética a longitudes de onda más largas que las de luz visible, pero más cortas que las ondas de radio. Correspondientemente, las frecuencias infrarrojas son más altos que los de microondas, pero inferior a los de luz visible. Los científicos dividen el espectro de radiación infrarroja (IR) en tres regiones. Se especifican las longitudes de onda en micras (simbolizado μ, donde 1 μ = 10-6 metros) o en nanómetros (abreviado nm, donde 1 nm = 10-9 metros = 0,001 5). La banda de IR cercana contiene energía en el rango de longitudes de onda más cercanas a lo visible, de aproximadamente 5 de 0,750 a 1.300 (750 a 1300 nm). La banda intermedia de IR (también llamada la banda de IR media) consiste de la energía en el rango de 1.300 a 3.000 5 (1300 a 3000 nm). La banda de IR lejos se extiende desde 2.000 hasta 14,000 5 (3000 nm a 1.4000 x 104nm).
b) recepción IR
El receptor consta de un detector de foto que se convierte una señal eléctrica de salida como la luz es incidente sobre él. La salida del detector es filtrada mediante un filtro de banda estrecha que descarta todas las frecuencias por debajo o por encima de la frecuencia de la portadora (38 KHz en este caso). Entonces se da la salida filtrada al dispositivo adecuado como un microcontrolador o un microprocesador que controla dispositivos como un PC o un Robot. La salida de los filtros también puede conectarse el osciloscopio al leer los pulsos.
Aplicaciones de IR:
Infrarrojo se utiliza en una variedad de comunicaciones inalámbricas, monitoreo y control de aplicaciones. Estos son algunos ejemplos:
· Cajas de control remoto de home entertainment
· Wireless (redes de área local)
· Enlaces entre computadoras portátiles y computadoras de escritorio
· Módem inalámbrico
· Detectores de intrusión
· Detectores de movimiento
· Sensores de incendio
· Sistemas de visión nocturna
· Equipo de diagnóstico médico
· Sistemas de guiado de misiles
· Aparatos de control geológicos
Transmisión de datos IR de un dispositivo a otro se refiere a veces como barrado.
