Infrarrojos lucha tanque (3 / 5 paso)

Paso 3: Soldar y cables

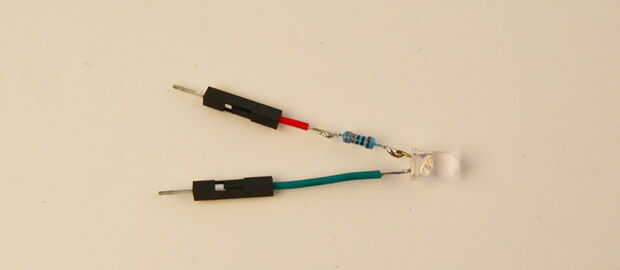

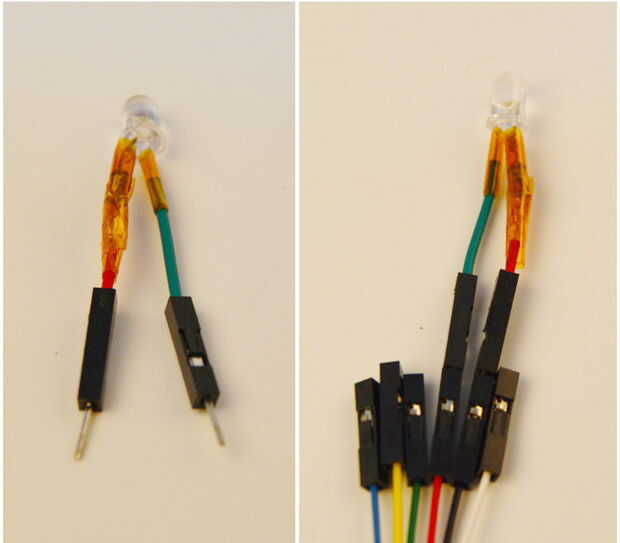

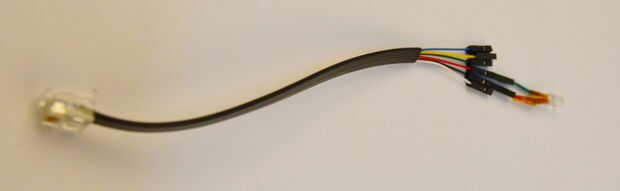

La soldadura de un transmisor infrarrojo con LED infrarrojo, 330 resistencia de Ω y cables de dupont. Envuélvalo con cinta eléctrica. Conectar ánodo y el cátodo del LED de infrarrojos con cable negro y cable rojo del cable de dupont, respectivamente.

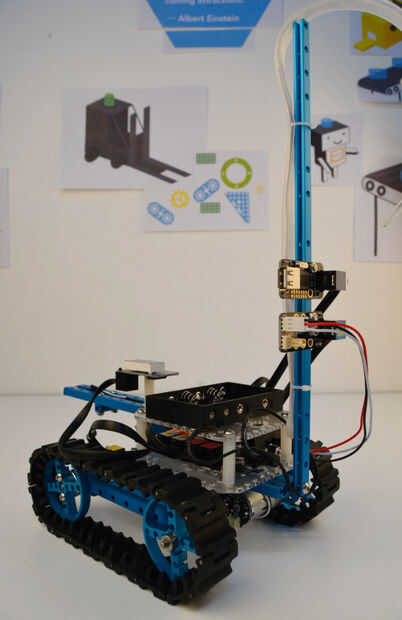

Conectar módulos de eléctricos con tablero Orion via RJ25 cables como sigue:

Transmisor de infrarrojos: puerto 2

Me RGB LED: Puerto 3

Me 7-Segment Display Serial: puerto 4

Me descifra el receptor de infrarrojos: Puerto 5

Me USB Host: Puerto 6

Me RJ25 adaptador: puerto 7

Tira de LED RGB: Me RJ25 adaptador ranura 2

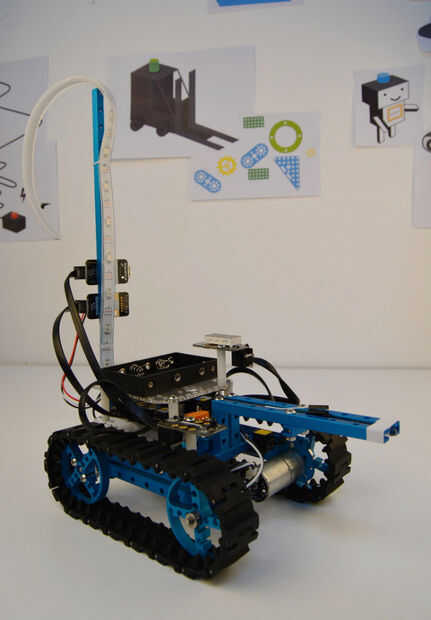

Fije el transmisor infrarrojo con cinta.
