Paso 2: componentes

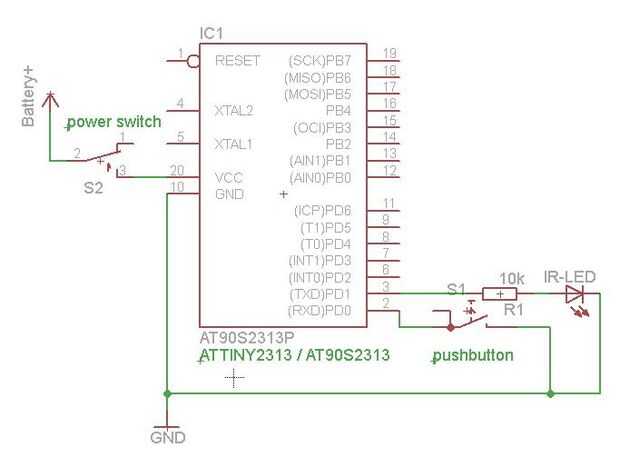

1 * microcontrolador ATTINY2313 o 1 x ATTINY13
1 * más barato 3mm infrarrojo LED, longitud de onda de alrededor de 800..900nm
resistor de 10kOhm * 1
1 * Oprima el botón que hace contacto en la prensa (es decir, tipo de cierre)
1 * 2-perno interruptor on/off
1 * pequeño trozo de placa perforada para soldar componentes en (tipo de opcional...)
1 * unos centímetros de alambre de gancho-up fino
Sin duda, el ATTINY2313 es un controlador bastante grande (20 pines!) teniendo en cuenta sólo dos pines son realmente necesarios para el intervalómetro de infra-rojo. Usé este microcontrolador como tenia uno a mano.
También se puede utilizar un ATTINY13. Al descargar el firmware .zip encontrará en su interior un segundo proyecto de AVR Studio que funciona en el ATTINY13. El attiny13 es flash memoria es llenado ~ 94% por lo que puede no haber suficiente espacio para añadir sus propias características extra, si desea hacerlo.
Potencia: puede utilizar una CR2032 (3.0V) con un titular, o también 3 x 1,5 v AAA alcalinas, o 4 x 1.2V AAA NiMH recargable, todo lo que le da algo entre 3.0V y 5.5V. Mientras que el circuito no consume mucha energía y el microcontrolador pasa la mayor parte de su tiempo para dormir, para la operación de largo la 3xAAA (o incluso un 3xAA) instalación de baterías puede ser mejor aunque menos compacta que la configuración de batería CR2032.
Programación: Había utilizado el cable hecho a sí mismo USBTinyISP , avrdude para subir flash, libre de Atmel AVR Studio para el desarrollo.
