Paso 5: Arreglo de movimiento
En este paso creamos x(horizontal) movimiento y movimiento de z de la pluma.
x movimiento tomamos la parte de accesorio de lente del reproductor de DVD. En primer lugar quitar la parte no deseada como la lente y el circuito así la pluma se puede mover fácilmente a través de este orificio, coloque esta parte de la lente de DVD en barras así que puede moverse sin problemas en barras.
Z-movimiento: tenemos que mover la pluma hacia arriba y hacia abajo para dibujar a propósito por lo tanto, esta disposición es necesaria

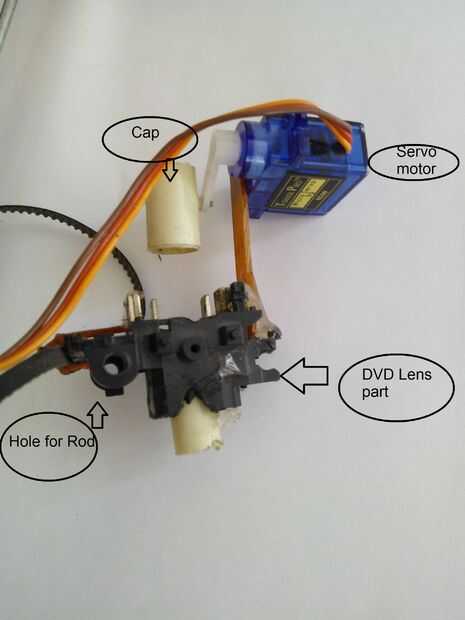

1 Coloque el motor servo 9g a la parte de la lente de DVD mediante el uso de placa de cerámica.

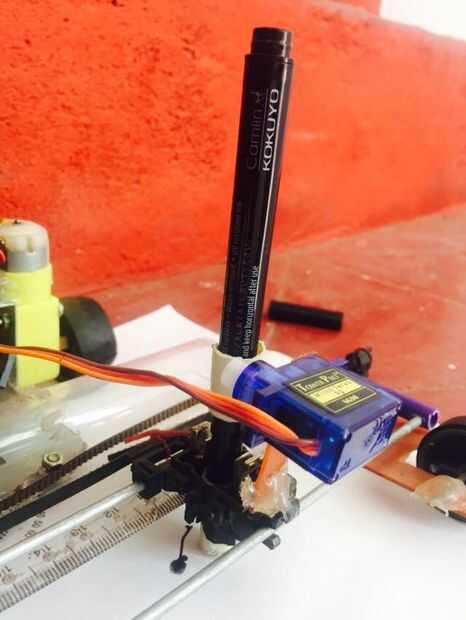

2 Fije el casquillo de fijación al eje del motor de servo que se hace del dibujo parte de pluma para la fijación de la pluma,

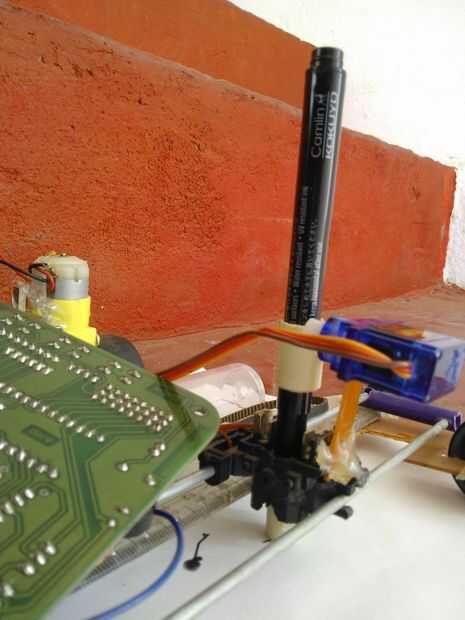

Finalmente fijar la correa y parte de la lente del DVD para que parte se mueve cuando se mueve el cinturón.
