Ingeniería inversa: Bombilla de LED RGB con mando a distancia IR (5 / 9 paso)

Paso 5: Rastreo de la bombilla

Ahora que la bombilla no estaba corriendo fuera de red eléctrica, pero en una fuente de alimentación aislada, he podido meter y encontrar el pin de datos en el receptor IR.

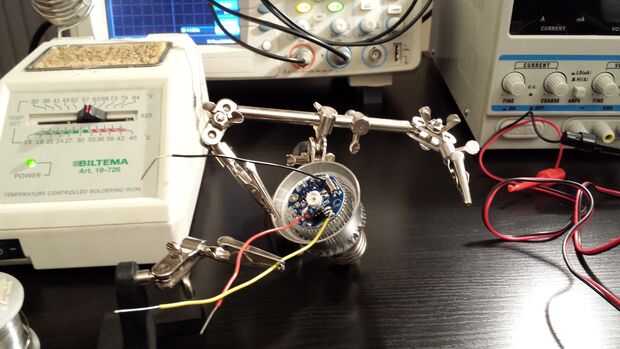

I soldar un cable a él, penetra mis cables de depuración a través del disipador de calor y colocar la tapa en la bombilla led.

El pequeño LED interior era demasiado brillante para trabajar en él con la tapa... por suerte el disipador tenía poco las ranuras para los cables pasar a través.

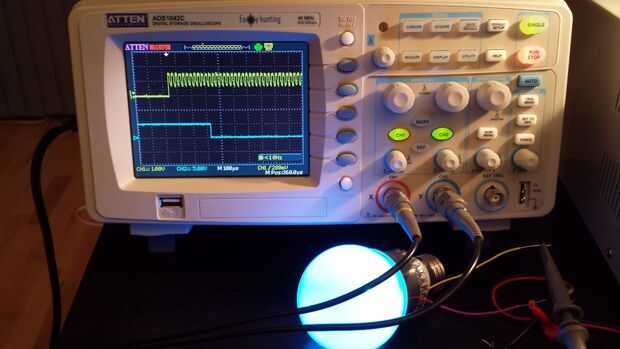

Como era de esperar, el receptor de IR de la bombilla LED elimina la frecuencia de la portadora de 38KHz, dejándome con una señal mucho más a punta de prueba.

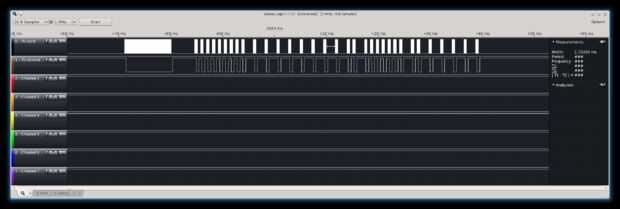

En la imagen del analizador de lógica, puede ver tanto las señales, una con y otra sin la frecuencia de la portadora de 38KHz.

La señal desde el receptor IR es inverso, así que GND es alta y VCC es baja.

Ahora estoy finalmente listo para entrar en el interesante sutff; averiguar cómo lo comunica.
