Ingeniería inversa en vivo (11 / 14 paso)

Paso 11: Vivir la prueba con un medidor de

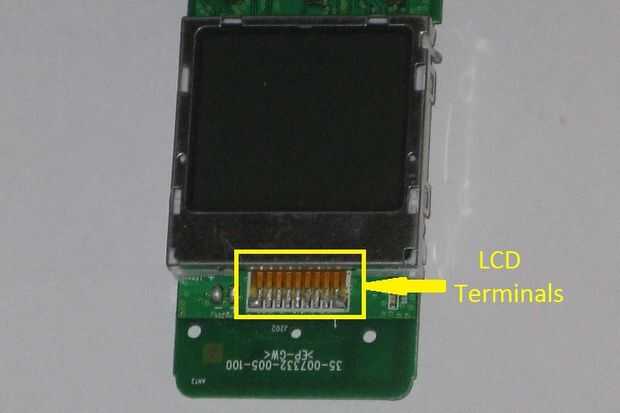

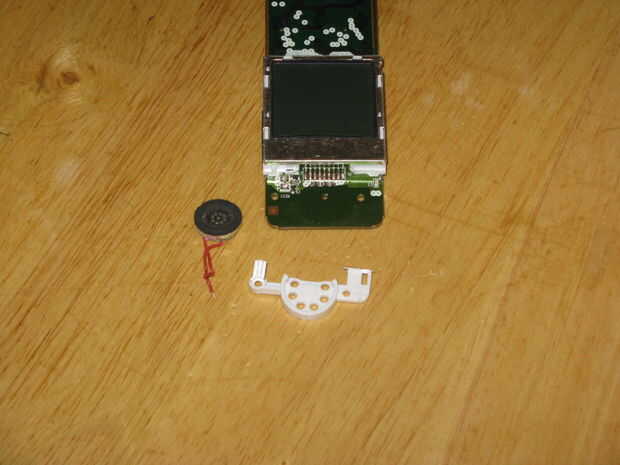

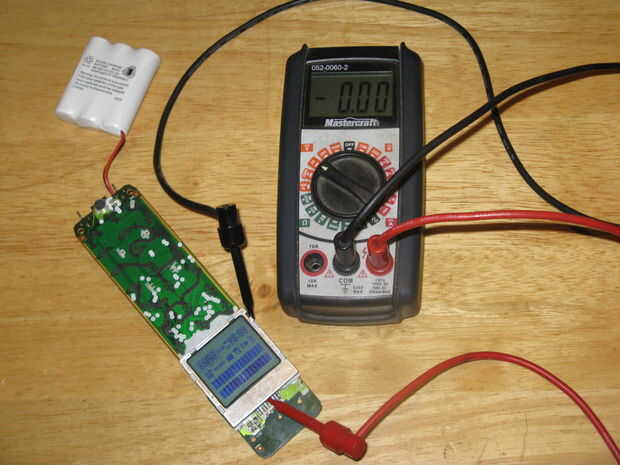

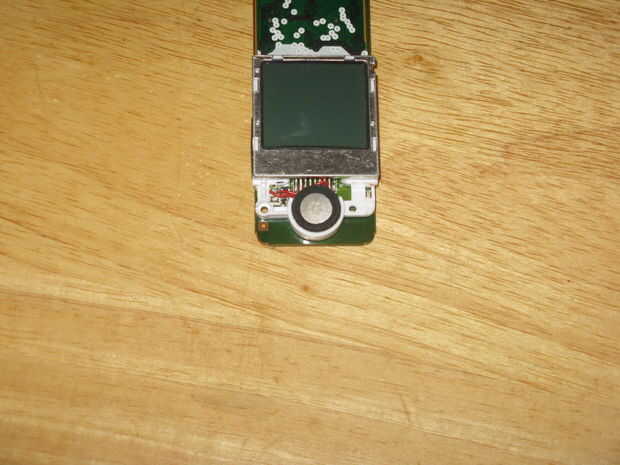

Al igual que el primer teléfono me expone los terminales LCD y comprobar los voltajes con un multímetro. Registrar las tensiones encontré voltajes dos veces la de la batería.

Pin 1. 3,3 voltios cuando el botón está pulsado.

Pin 2. 3.3 voltios.

PIN 3. 3,3 voltios cuando el botón está pulsado.

Pin 4. 0 voltios.

Pin 5. 3.3 voltios.

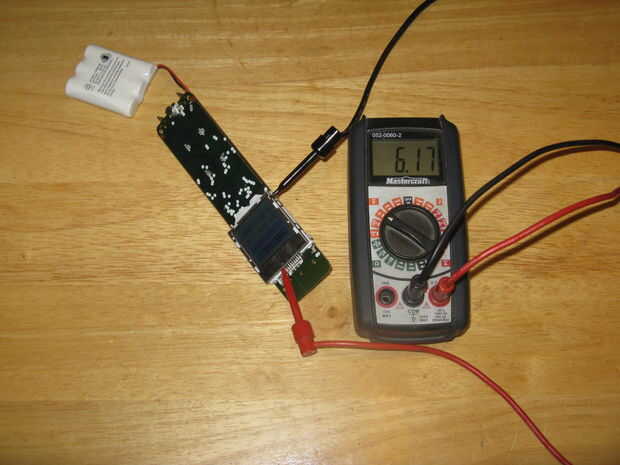

PIN 6. 6,17 voltios.

PIN 7. 6,17 voltios.

Pin 8. 3.3 voltios.

PIN 9. 6,17 voltios.
