Ingeniería inversa en vivo (12 / 14 paso)

Paso 12: Vivir con un osciloscopio

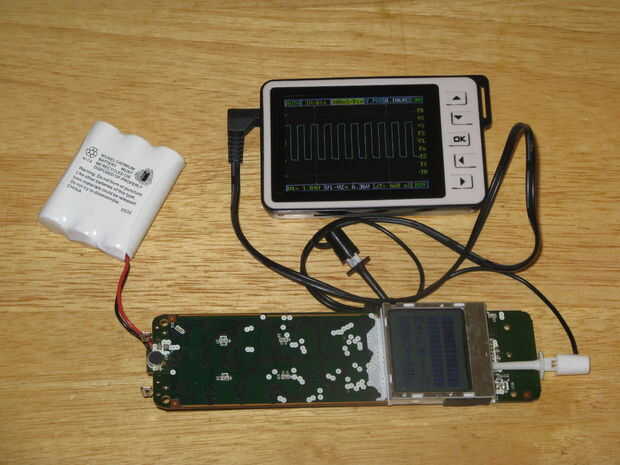

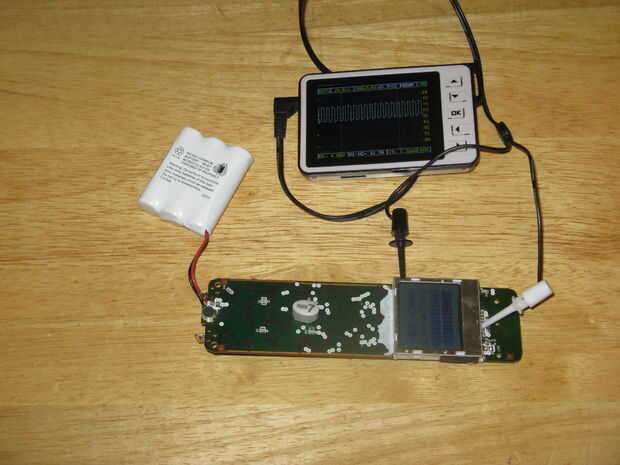

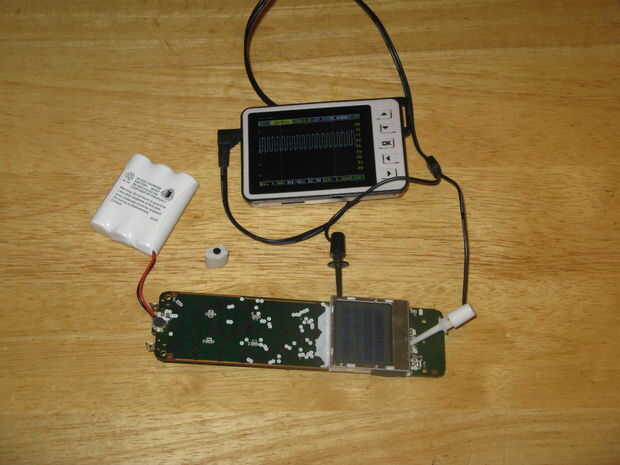

En este circuito con el osciloscopio tengo tres constantes y dos las señales intermitentes.

Pin 1. Señal cuando se presiona el botón de 3.3 voltios.

Pin 2. Onda cuadrada constante 3.3 voltios.

PIN 3. Señal cuando presiona botón 3.3 voltios.

Pin 4. No hay señal de 0 voltios.

Pin 5. No hay señal de 3.3 voltios.

PIN 6. No hay señal 6,17 voltios.

PIN 7. Onda cuadrada constante 6,17 voltios.

Pin 8. Onda cuadrada constante 3.3 voltios.

PIN 9. No hay señal 6,17 voltios.
