Ingeniería inversa en vivo (13 / 14 paso)

Paso 13: Trazado de los circuitos tanto de mirada de Nokia

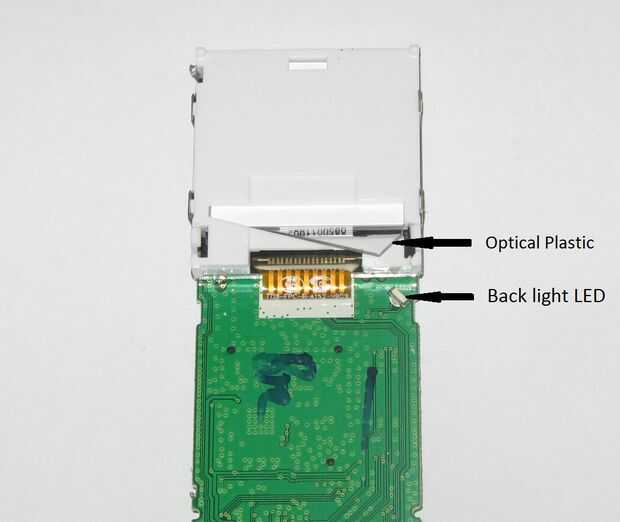

Al igual que la primera junta de circuito tomé fotos quitar las piezas hechas la retroiluminación LED y limpiar la placa de circuito para rastrear los conductores en la pintura en mi computadora. Una vez tuve el circuito que alimenta la pantalla LCD que tenía todas las conexiones pero uno a la resina recubiertos IC y no era difícil deducir era restablecer o permitir.

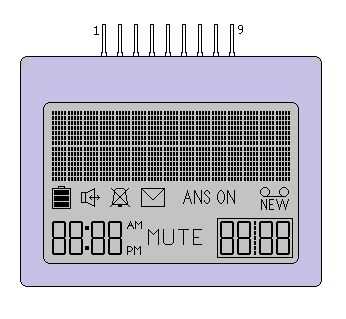

Pin 1. Revestido de la resina IC.

Pin 2. Reloj serial IC AMTH 004.

PIN 3. Datos en serie en IC AMTH 004.

Pin 4. Tierra.

Pin 5. VCC.

PIN 6. Alto voltaje y un condensador al pin 5.

PIN 7. Onda cuadrada de alta tensión y un capacitor al pin 8.

Pin 8. Onda cuadrada de baja tensión.

PIN 9. Alto voltaje.
