Ingeniería inversa en vivo (4 / 14 paso)

Paso 4: Prueba de medidor

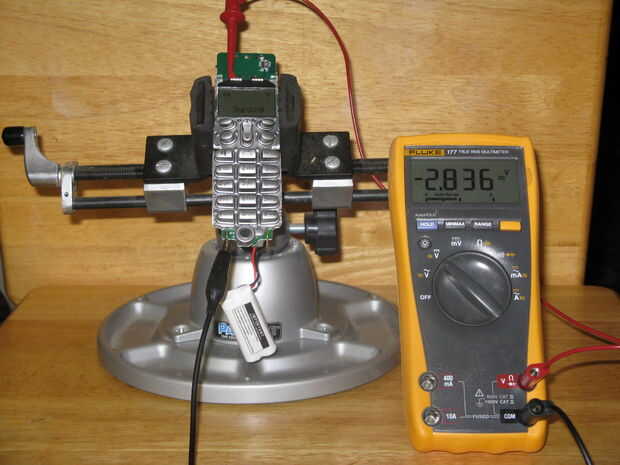

Vuelva a colocar la batería y montar la placa de circuito en el soporte para PCB. Comience con un multímetro medir y registrar el uno pin de tensiones en un momento.

Pin 1. 2,8 voltios negativos

Pin 2. 0 voltios

PIN 3. 2,3 voltios positivo

Pin 4. 2,3 voltios positivo

Pin 5. 2,3 voltios positivo

PIN 6. 2,3 voltios positivo

PIN 7. 2,3 voltios positivo

Pin 8. 2,3 voltios positivo
