Ingeniería inversa en vivo (5 / 14 paso)

Paso 5: Analizador lógico u osciloscopio

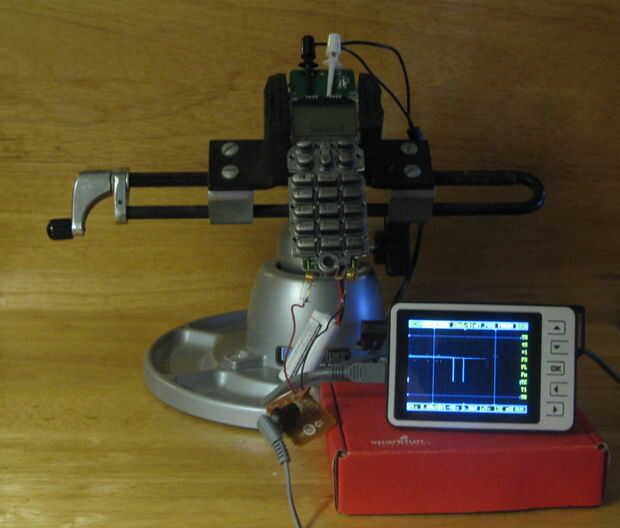

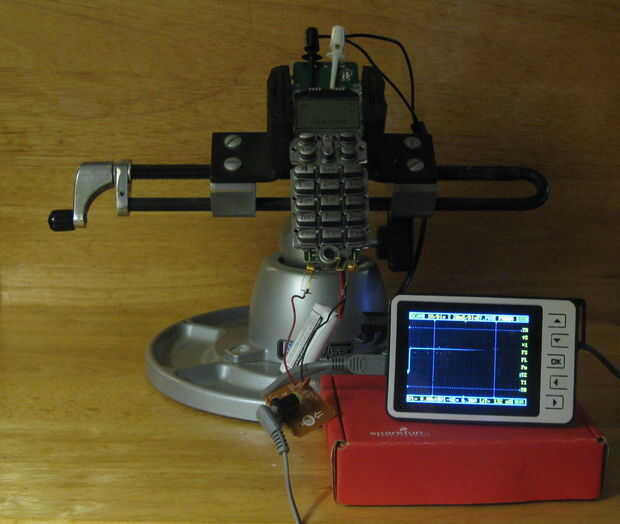

Un analizador lógico sería mejor para el análisis de las entradas de señal, pero puede utilizar un osciloscopio y registre los resultados para obtener la misma información. Establecer su osciloscopio para escanear a una velocidad que se puede ver la secuencia de datos cuando empujas uno de los botones.

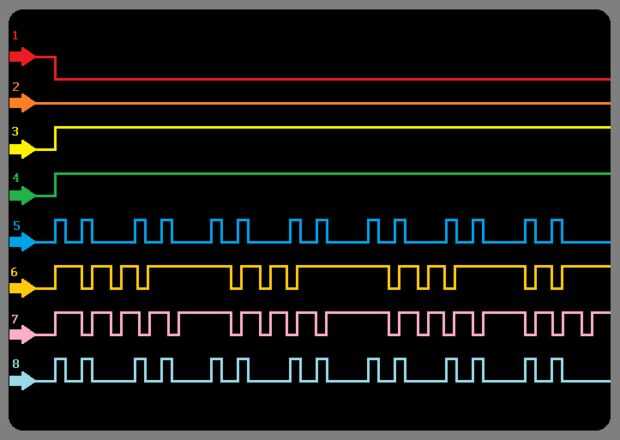

Pin 1. No hay señal 2,8 voltios negativos

Pin 2. No hay señal de 0 voltios

PIN 3. Ninguna señal positiva de 2,3 voltios

Pin 4. Ninguna señal positiva de 2,3 voltios

Pin 5. Señal positiva de 2,3 voltios

PIN 6. Señal positiva de 2,3 voltios

PIN 7. Señal positiva de 2,3 voltios

Pin 8. Señal positiva de 2,3 voltios
