Paso 6: Mostrar la respuesta
Compruebe a continuación la respuesta de la pantalla cambiando las entradas de señal y la respuesta de la grabación. No necesitas grabar la pantalla no sólo si cambia o no y si la pantalla se apaga. Puesto que el Pin 1 es la tensión negativa y no hay señal, y pin dos voltaje de 0 y no hay señal podemos asumir son VSS y tierra.
PIN 3 y 4 se fijan altos así que empieza con 5 Pin comprobar un perno a la vez, fijar el voltaje demasiado alto, o en este caso 2,3 voltios y observar lo que sucede en la pantalla.
Registrar la respuesta del pin 5 hacia 6 perno de fijación a alta y observar la respuesta en la pantalla y grabarlo. Continuar con este proceso para patillas 7 y 8. Los cambios en la pantalla eran símbolos funky en los segmentos alfanuméricos y aleatoria iluminación para arriba de la barra personalizada. Usted notará que la respuesta sólo afecta a la barra personalizada o las barras alfanuméricas tome nota de debido a las entradas de datos pin pueden ser barra específica.
A partir de inicio de Pin 3 comprobar uno de los pines en un momento, fijar la tensión baja o en este caso 0 voltios y observar lo que sucede en la pantalla. PIN 3 y 4 cuando se establece bajo apaga la pantalla, patillas 5 a 8 cuando está ajustados a bajo o 0 voltios hacen diferentes símbolos en los segmentos alfanuméricos y diferentes encendido aleatorio de los símbolos en la barra personalizada.
Lo que esto hizo fue corromper a las entradas de datos creada habilitar deshabilitar y la Vdd. a 0 voltios. En este momento sé lo que son 6 de los 8 pines y lo que hacen.

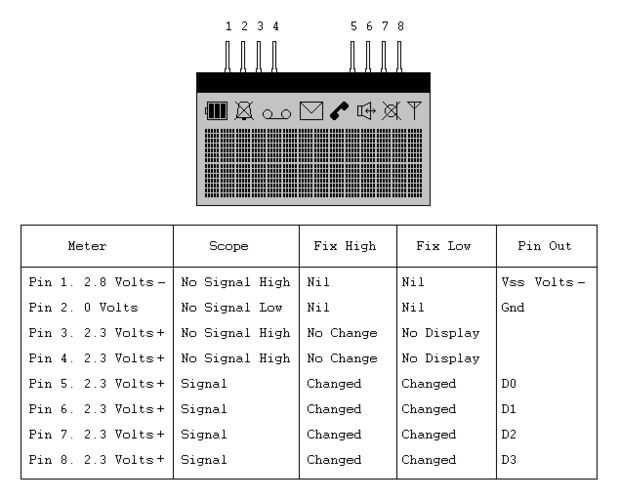

Pin 1. VSS
Pin 2. Toma de tierra
PIN 3. ???
Pin 4. ???
Pin 5. D0
PIN 6. D1
PIN 7. D2
Pin 8. D3
PIN 3 y 4 que sospecho son habilitar y Vdd. pero al saber que es lo que necesito trazar los circuitos.
