Paso 7: Seguimiento de los circuitos

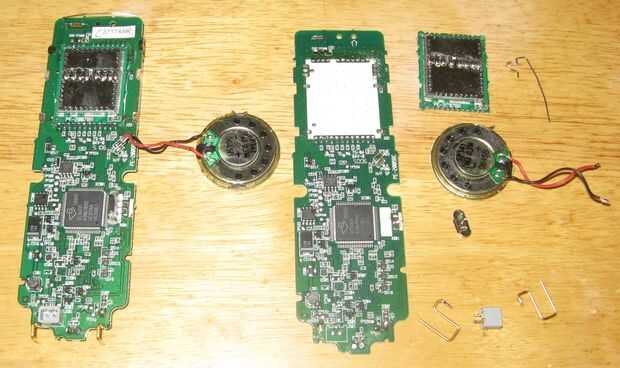

Si sólo tienes una tarjeta de circuitos; tomar una buena fotografía de la placa del circuito antes y después de tomar los componentes de la placa de circuito. Tuve tres de estos celulares tuve uno montado en el cargador para mantener la batería cargada completamente. Un teléfono parcialmente desmontado para referencia y uno que rayas para pruebas y seguimiento.

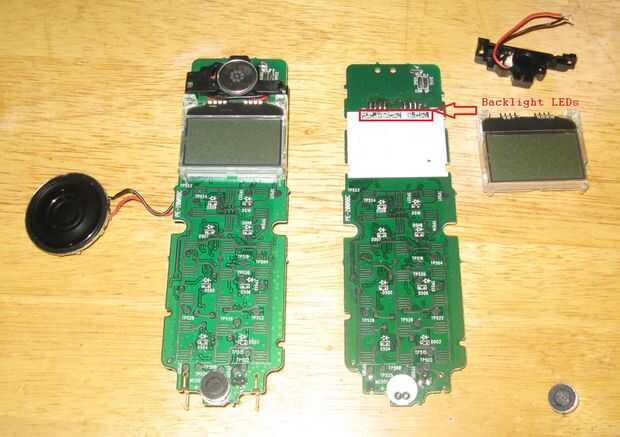

Después de quitar el LCD COG hice notas la retroiluminación LED y quitar todos los componentes dejando de lado los componentes que quería.

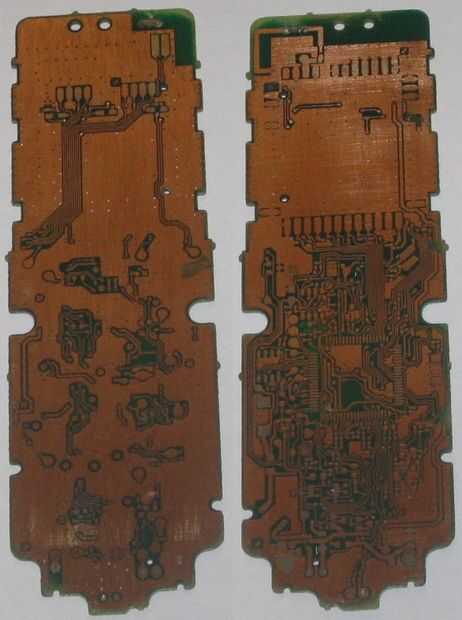

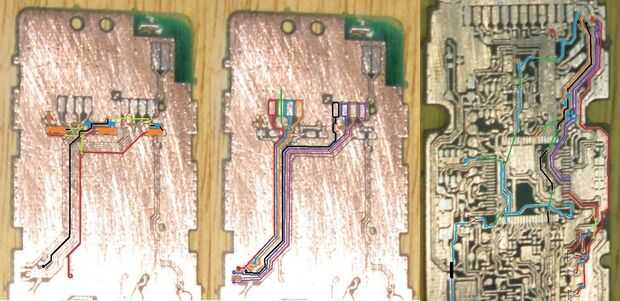

Quitar la tinta, pintura y laca, que cubre los circuitos para que pueda ver los conductores mejor. He probado cada compuesto, stripper, y solvente pude comprar en la tienda, ninguno de ellos trabajó en la eliminación de la tinta o laca en estos circuitos. Así que lijar las juntas limpias, había fotografiado a ambos lados y había trazado de los circuitos en la pintura en mi computadora.
Comparé los pines del IC SC14431 con la hoja de datos IC SC14408 y me alegré de que no confío en la hoja de datos para mi asignacion de terminales ninguna de las conexiones de los SC4431 que conocí eran tierra, Vss o datos con la hoja de datos IC SC4408. Sin embargo fui capaz de decir que pin en la pantalla LCD era Vdd y habilitar.

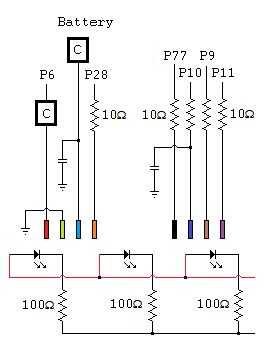

PIN 3 fue a múltiples componentes denotados por C en el cuadro hasta remontar al positivo de la batería.
Pin 4 fueron al pin 28 del SC14431 IC sólo, esto me dijo que tuvo que ser permiten.
