Ingeniería inversa para emular los cartuchos de tinta para una impresora Epson (1 / 8 paso)

Paso 1: Familiarizarse con él

Por lo que para emular los cartuchos de tinta, necesito saber cómo funcionan primero. Por suerte los cartuchos de tinta en mi impresora tienen EEPROMs simple que el uso de tinta y otra información importante sobre el cartucho de tinta como la fecha de vencimiento, color, número de serie y así sucesivamente.

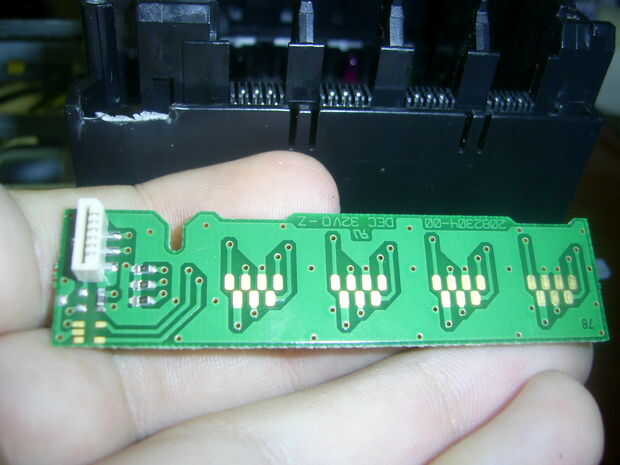

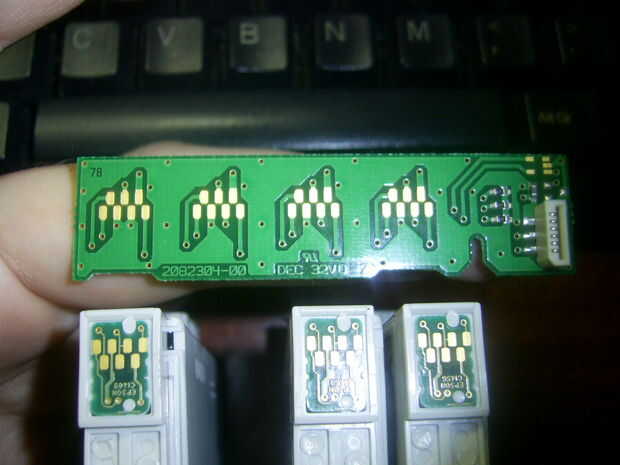

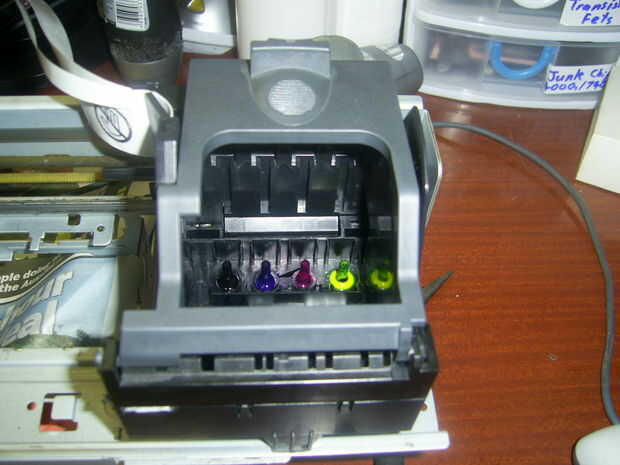

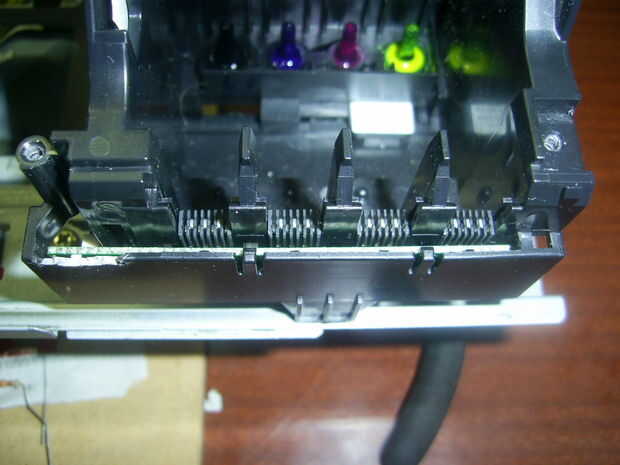

Dentro de la cabeza de impresión, hay una placa de circuito con pastillas de trazado que son un espejo exacto de las pastillas en los cartuchos de tinta y un cable de cinta que conecta esta junta hasta el tablero principal en las patillas 1 y 6.

Un vistazo rápido en el esquema de la placa revela que pines del 1 al 6 se nombran CVDD, CSDA, CRST, GND, CSCK y COI.

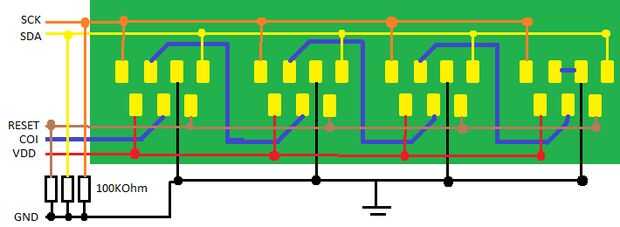

Con estas señales nombres lo decidí mejores sería dibujar un esquema de la Junta de conexión ya que no se presente en el manual de servicio. Esto reveló que CSDA, CSCK, CRST tienen resistencias de Pull-Down de 100KOhm, un poco inusuales en mi opinión ya que no es como I2C (utiliza resistencias de pull-up normalmente 1.8KOhms a 47KOhms). La señal de la COI se conecta en serie con los cartuchos de tinta pero en el extremo se pone en cortocircuito a tierra. curiosamente había probado la continuidad de las almohadillas de los cartuchos de tinta y que se pone en cortocircuito, esto significa que cuando es conectado a tierra de COI, todos los cartuchos de tinta están presentes.
