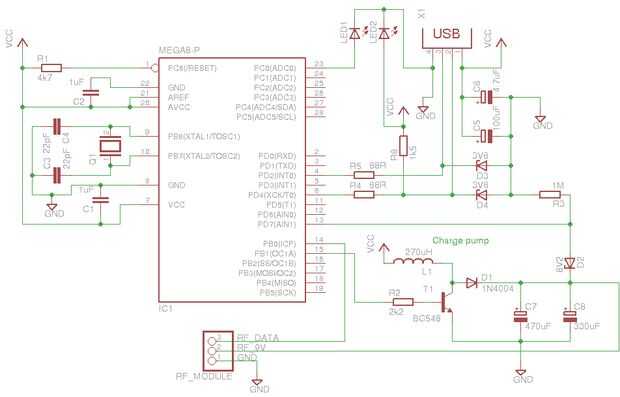

Paso 13: Hardware: circuito
La parte principal es un microcontrolador AVR ATmega8. Un conector USB está conectado a través de unas resistencias y diodos zener. Las señales USB son 3.3v, necesitamos Zéner para reducir el voltaje.
La línea de datos del módulo de RF se conecta a un pin de IO. El transistor de la bomba de carga y el LED de estado también están conectadas a los pines de IO.
La señal de realimentación del circuito de la bomba de carga está conectada con el comparador analógico. Compara el voltaje a un voltaje de referencia interno. Creo que el voltaje de referencia es de 1,1 voltios de ish. No es tan importante.
El circuito tiene los circuitos regulares como los condensadores de filtrado demasiado y un cristal de 12MHz.
(Me olvidaba resistencias en los LEDs en el esquema. Usted puede Agregar resistores apropiados usted mismo.)
