Ingeniería inversa: USB controlado hack de automatización del hogar (14 / 19 paso)

Paso 14: Hardware: prototipo

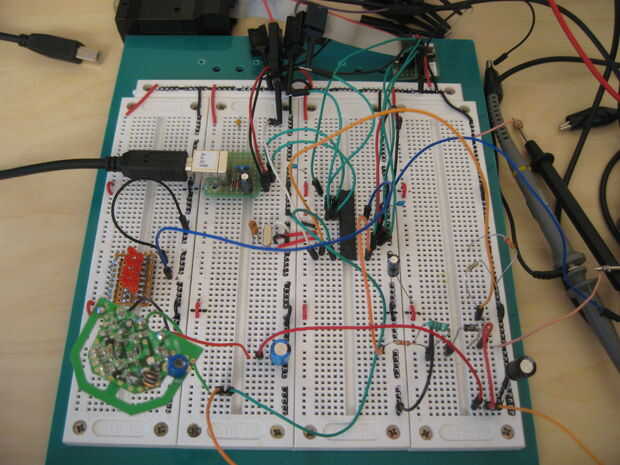

Antes de pasar en soldadura, quiero comprobar si todo funciona de la manera que se supone que.

Sólo he utilizado USB una vez antes y nunca con 5V sistema potencia y diodos zener como utiliza este diseño. Además, la caja que estoy poniendo el circuito interior es bastante pequeña, por lo que no habrá espacio para un encabezado de ISP. A programar el AVR en el protoboard y pasar al circuito soldado.

En este punto, todo funciona. Esperemos que él todavía obras cuando todo es soldado en su lugar ;)
