Paso 4: Averiguar lo que está pasando por dentro
Si la señal en la línea de datos es de 9 voltios, que tengo que hacer algunos trucos para conseguir a 5V para el analizador de lógica.

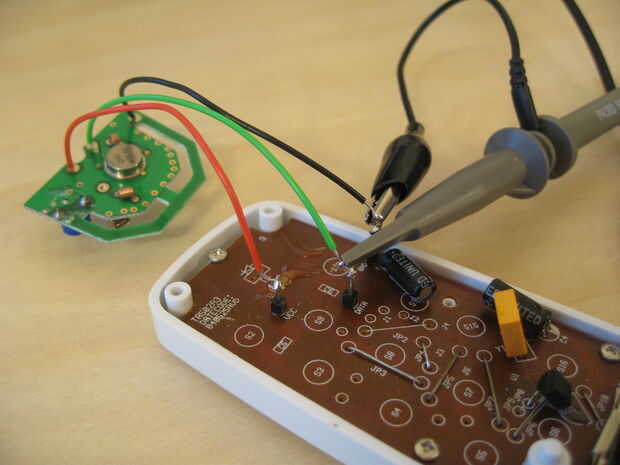

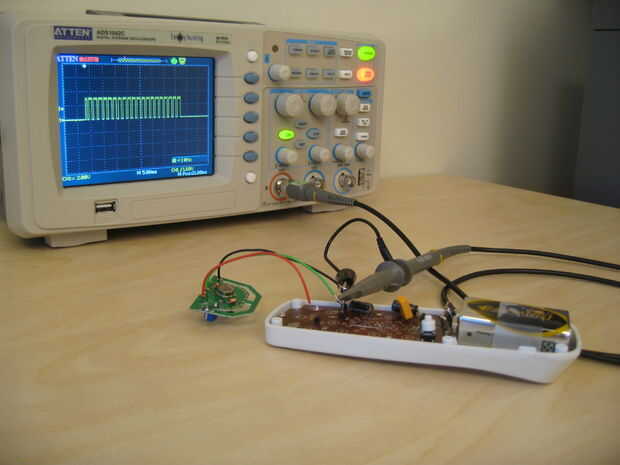

Que conectado a una sonda de osciloscopio a la línea de datos y GND a la línea GND del control remoto. Coloque el gatillo a two-ish voltios y me empujó un botón. Hacia fuera viene datos! Dulce. Esto se ve muy hackeable!

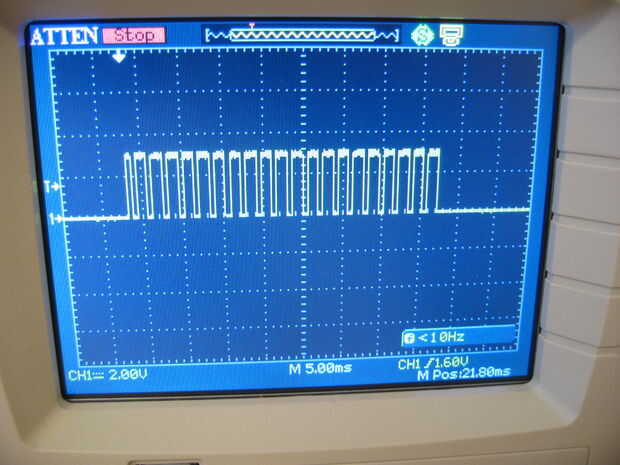

Da vuelta hacia fuera, la línea de datos es de sólo 3 voltios. La distancia entre las líneas de puntos horizontales en la pantalla del osciloscopio es de 2 voltios.
El módulo RF parece un dispositivo bastante simple, así que simplemente supondré que puede manejar 5 voltios así como 3. El microcontrolador va funcionando a 5 voltios.
