Paso 5: Ingeniería inversa: primera vista
El analizador de lógica sólo lee 0 y 1, por lo que no tengo todo el ruido analógico que en el osciloscopio, y se conecta al ordenador vía USB, por lo que es mucho más fácil de leer que la pantalla del osciloscopio pequeño.

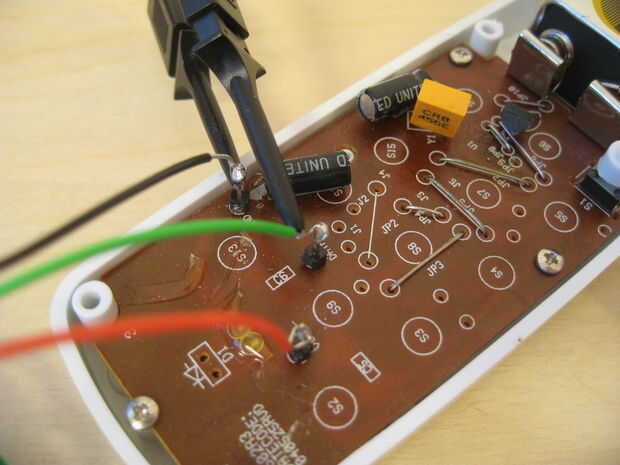

Así que me enganche a la línea de datos hasta el canal 1 de mi analizador lógico. Seleccionar 1 MHz captura la tasa, que debe ser más que suficiente para esto.
I iniciar el analizador de lógica y presione el botón ON para lámpara 1 del control remoto.

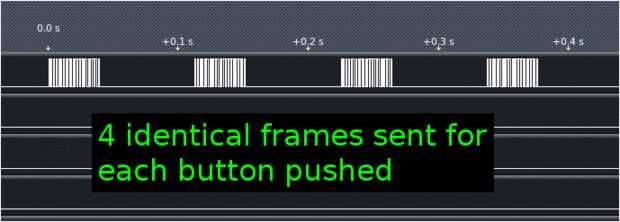

El analizador lógico muestra 4 marcos diferentes de datos. En principio pensó que tal vez esto iba a ser más complicado de aplicar ingeniería inversa a lo que había esperado. Pero para mi alivio, todos los marcos de 4 era idéntico. Lo mismo sucedió con todos los botones del mando a distancia. Los datos se transmisión probablemente 4 veces porque el enlace inalámbrico es intrínsecamente no fiable: p

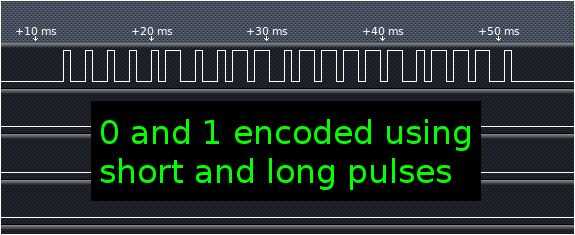

Acercarse a uno de los marcos y me ver que consiste en pulsos de diferente longitud. En este momento no tengo ni idea lo que es 0 y 1.
