Ingeniería inversa (5 / 11 paso)

Paso 5: Iniciar la ingeniería

Ahora que se pueden leer el número de códigos de color y los conductores, es hora de empezar el componente de ingeniería inversa no puede obtener una hoja de datos para.

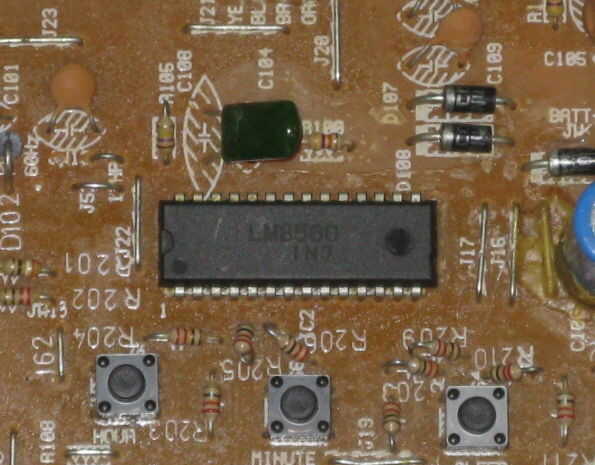

Comience siguiendo los conductores desde el componente que no puede obtener una hoja de datos para su conductor, en este caso un IC LM8560.

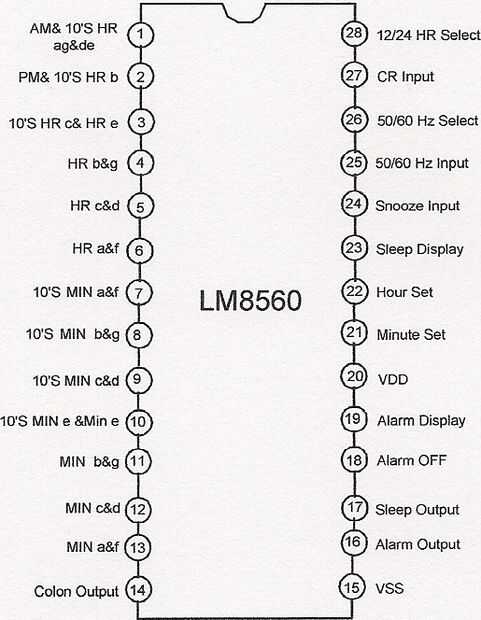

Ver el IC y obtener la hoja de datos, puede hacerlo buscando el LM8560 en un libro o busca lo en estos dos sitios web.

http://www.maxim4u.com/

http://www.alldatasheet.com/

Una vez que las hojas de datos encuentran el pin outs y empezar rastreando a los conductores.
