Paso 15: Bolsa bario

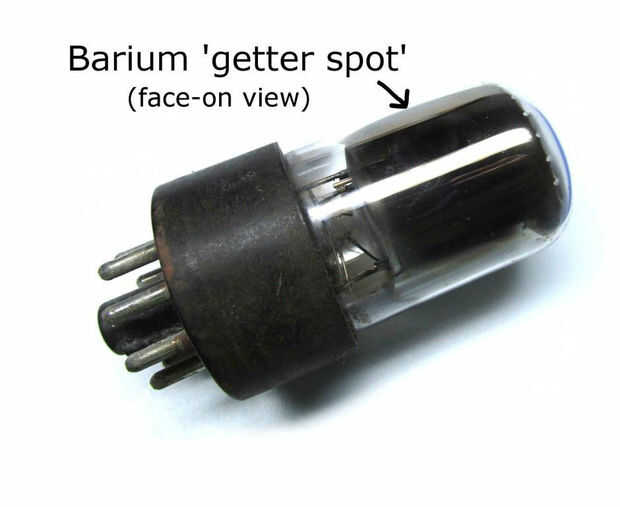

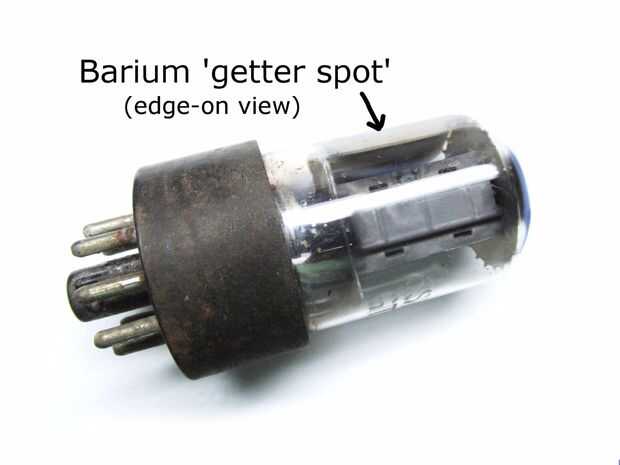

¿Ver la mancha oscura en el tubo de vacío en la fotografía? Cuando primero lo vi, pensé que indica que el tubo había fallado, o 'quemó'. Sin embargo, este no es el caso. Metal de bario se ha evaporado en el interior de la envoltura de vidrio, formando algo llamado un captador punto. El getter ayuda a mantener un vacío, porque el metal altamente reactivo bario combina con o absorbe gases no deseados. Mientras que el color del metal de bario es blanco plateado, esto desaparece rápidamente por oxidación, dando lugar a una capa de óxido gris oscuro, que supongo es más de lo que estamos viendo aquí. Nuevos puntos de getter pueden verse más brillantes y espejo como. Si el comprador es expuesto al aire atmosférico (por ejemplo, si el tubo se rompe o desarrolla una fuga), se pone blanco y se convierte en inútil. Reactividad de bario significa que debe almacenarse en el vacío o en aceite.
Fabricación de este tipo de captador:
Una mirada por debajo de un punto de getter revelará un canal metálico, generalmente semicircular, que contenía el metal de bario durante la fabricación del tubo. Después se bombea el aire y el tubo de sellado, el canal fue calentado con un calentador de inducción (que tuvo lugar cerca del canal, fuera del tubo). El canal consiguió rojo caliente y el bario se convirtió vaporiza, reaccionando instantáneamente con cualquier gas residual, a continuación, condensación en las paredes frías del tubo en una capa delgada, el captador punto o espejo de getter, que sigue a absorber el gas. Este es el tipo más común, utilizado en tubos de vacío de baja potencia. Tubos especializados pueden utilizar un material captador más exótico como el circonio.

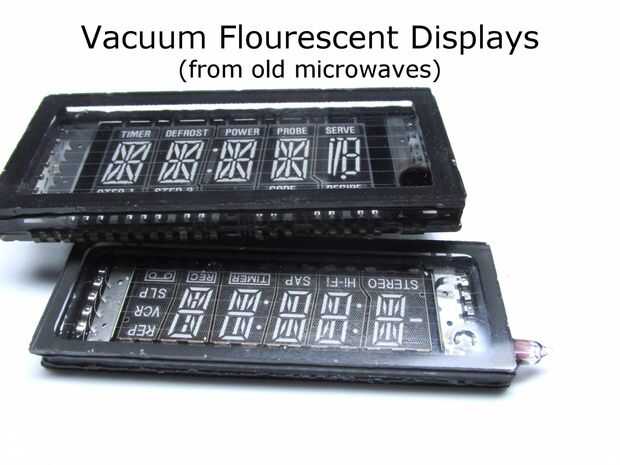

Encontré vacío fluorescente muestra en microondas viejo. Pantallas fluorescentes de vacío tienen manchas de getter, aunque pantallas LED son más comunes hoy en día.
Encontré mi tubo de vacío dentro de un viejo televisor, que estaba en un antiguo vertedero. El transistor fue inventado en 1947 y por finales de los 1960 había substituido casi totalmente el tubo de vacío.
Un paseo por un mercadillo o tienda de antigüedades puede producir electrónica vieja que contienen tubos de vacío, o incluso sólo los tubos ellos mismos (he visto ambos).
Tubos de vacío todavía se utilizan en equipos de audio High-End, amplificadores de guitarra en particular.
Nota: Tenga en cuenta que no todos los getters utilizan bario. Un captador de fósforo de funcionamiento parece mucho a un comprador de metal oxidado, aunque tiene un aspecto rosado o anaranjado iridiscente que oxidado metal getters falta. Fósforo se utiliza con frecuencia antes de recibidores metálicos fueron desarrollados; no siguen a absorber el gas después de que fueron despedidos.
Imagen Nota: un depósito blanco indica falla total del sello en el sistema de vacío.
