Paso 11: Explicación de las soluciones:
ALERTA DE INTRUSO-LEVANTAR UNA ALARMA PARA LA ENTRADA NO AUTORIZADA
En la lógica de entrada-salida de conectar, aquí tenemos que levantar la alarma en los siguientes 2 casos:

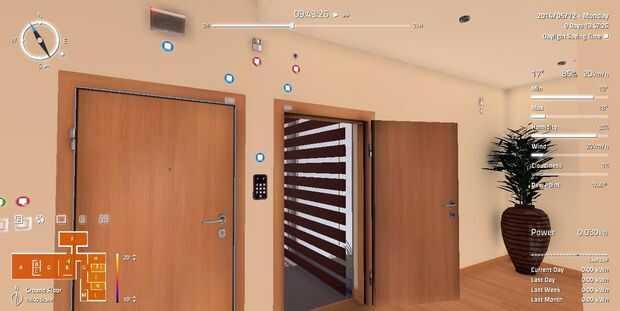

SI CUALQUIERA DE LA PUERTA ESTÁ ABIERTA DESPUÉS DE TECLADO ESTÁ ARMADO

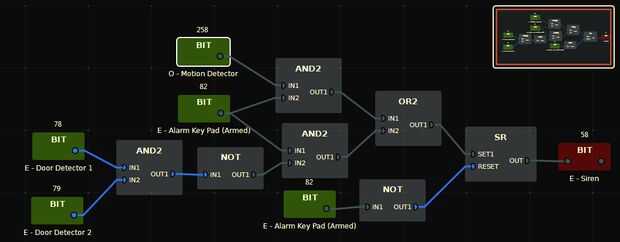

Apertura de la puerta se sintió por detector de la puerta 1 (78 bits) y 2 (poco 79). Necesitamos una salida si cualquiera de los bits es alta por lo que hemos hecho por la combinación de una puerta NAND y no, que es más dado a la puerta de entrada de y & la otra entrada se da alarma de teclado armado poco
SI EL DETECTOR DE MOVIMIENTO DETECTA CUALQUIER MOVIMIENTO DESPUÉS DE TECLADO ESTÁ ARMADO
Detector de movimiento poco 258 es y con alarma teclado armado poco.
Las salidas de la puerta y independiente dos de arriba se dan a la entrada de la puerta o y se usa más para la sirena vía SR bloque de cierre. Al hacer esto, se puede levantar alarma si cualquiera de lo anterior es verdadero.
