Paso 3: Fotolitografía
Fuentes:
1. luz ultravioleta de la fuente al menos 5mw que puede encontrarse en ebay

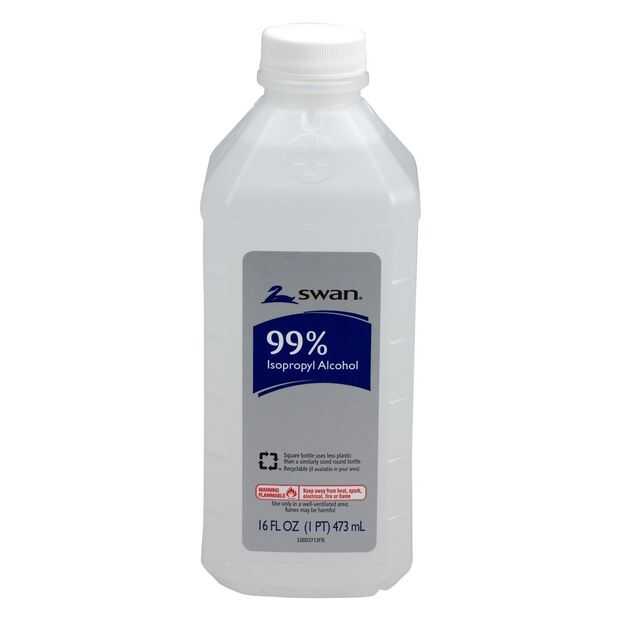

2. alcohol isopropílico concentración mayor si es posible
3. UV bloqueo vidrios, encontrados en sears

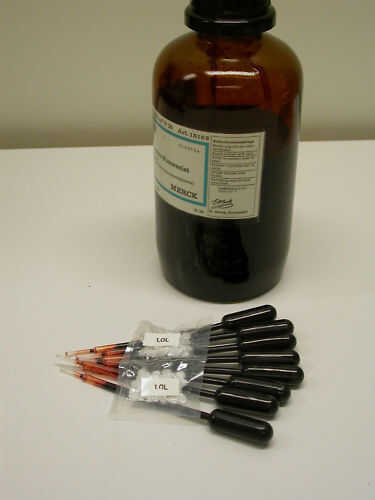

4. semiconductores grado fotoresistencia, en ebay o en otros lugares en línea
5. paint o Photoshop
Proceso de:

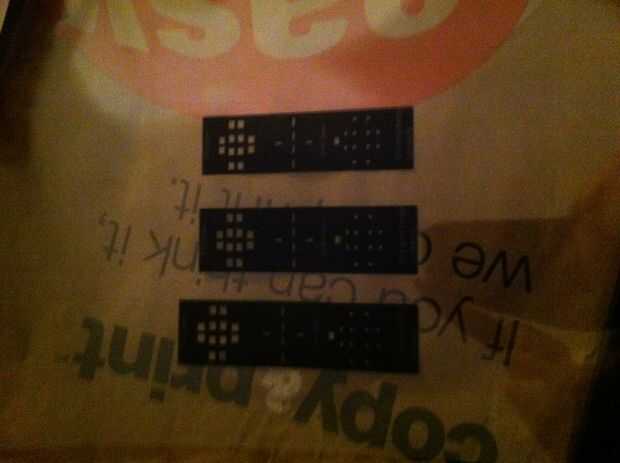

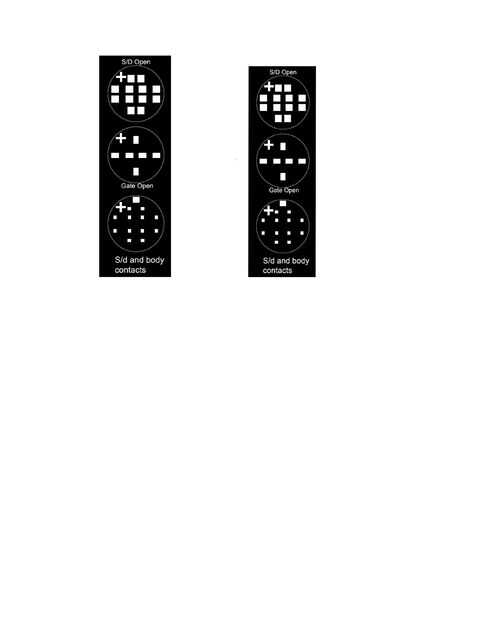

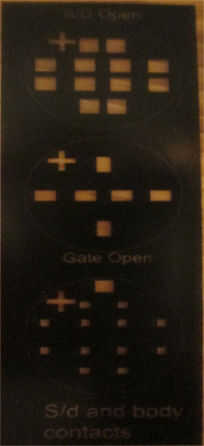

En primer lugar usted necesita una máscara, crear un diseño en photoshop/paint y luego de grapas 2 copias hicieron de él. Necesita doble capas para bloquear completamente la luz en ciertas áreas. Tenga en cuenta aunque aún con la película clara dim por la luz del láser un poco ~ 30%.
1. superficie Prep: limpiar con agua embotellada y seco.
2. resista la aplicación: utilizar un ventilador de PC o incluso un motor de licuadora con cinta de doble cara. Pegue su muestra a él, aplicar resistir y centrifugado durante 20-30 segundos. Nota: que espesor depende de la RPM varía dependiendo de la resistencia.
3. Softbake: mover la muestra cuidadosamente en un calentador de no más de 100C y dejar reposar alrededor de 1 minuto. Esto evapora algunos de los solventes.

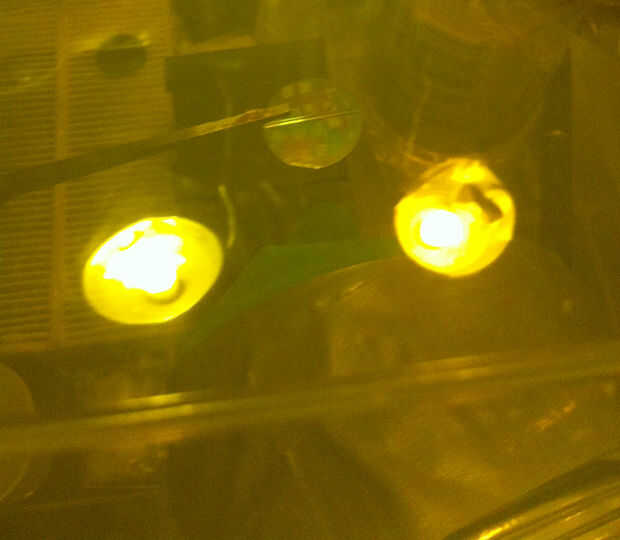

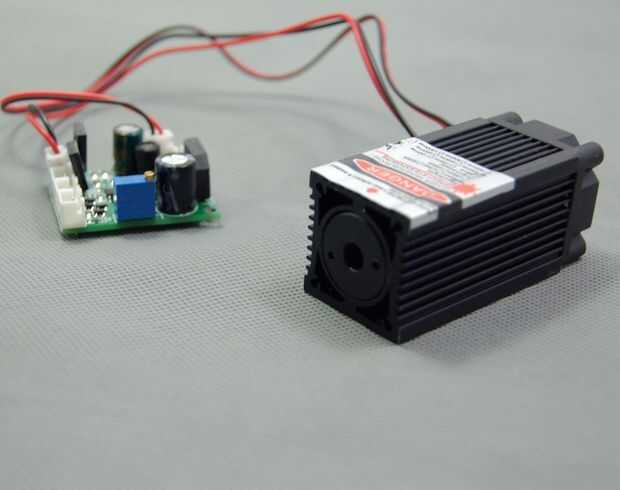

4. Alinee y exponer: para alinear la TI había hecho un soporte simple sería la línea de la muestra y tenía dos varas fuera de él y pondría la máscara en la parte superior con una impresión de proximidad como método. Utiliza un laser de 200mw para 0.7s para exponer, todo depende de la resistencia que utiliza.
5. desarrollo: Desarrollo quita photoresist en las áreas no deseadas dejando tu con tu imagen. Para desarrollar la imagen he utilizado un revelador alcalino ya que no tengo ningún TMAH disponible. Esto funciona sin embargo etch silicio por lo debe tenerse en cuenta.
6. duro cueza al horno: Esto quita más solventes y sensibilidad a la luz que puede ser útil en grabado en caso de pequeñas características. No tenía ningún uso para un horneado dura ya que el tamaño de mi función era tan grande que estaba perfectamente bien con un horno suave. Si es necesario sin embargo iría por más de 100C durante varios minutos dependiendo de la resistencia.
7. Inspeccione: Antes de que usted Grabe un material es importante detectar fallas ya que si hay fallos puede quitar resistir y repita el proceso. Inspeccionar utilicé un microscopio pequeño y mis propios ojos.

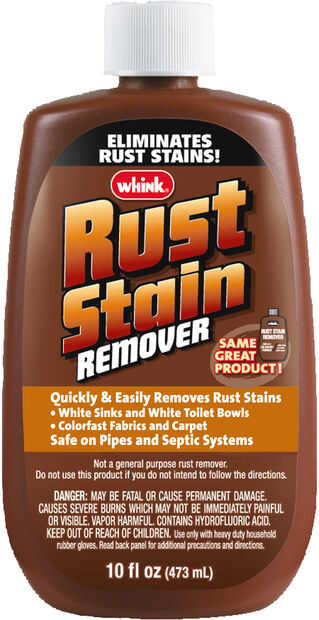

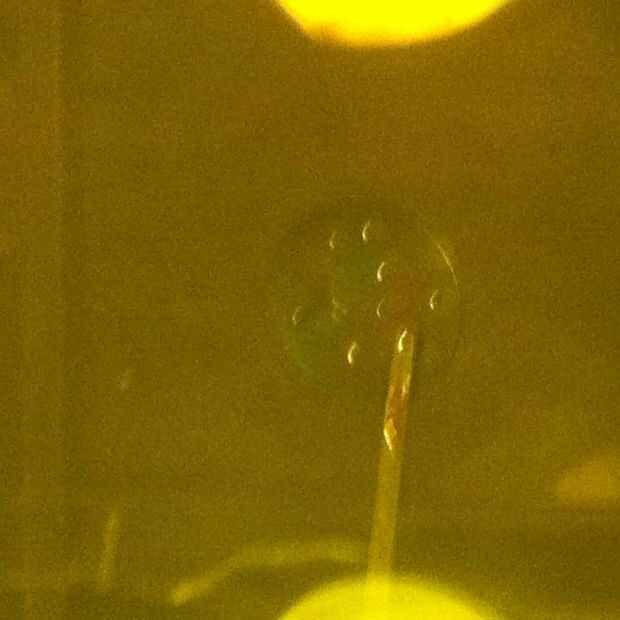

8. grabado: Aguafuerte quita material donde se ha eliminado la fotoresistencia. Para aguafuerte SiO2 usé un poco de la Whink moho quitamanchas que contiene HF de 2% y tiene una tasa de etch de ~ 300A/min * HF es muy peligroso por favor revisar los posibles peligros antes de trabajar con él.
9. resista eliminación: Eliminar la fotoprotección después de él fue grabado usé alcohol isopropílico.

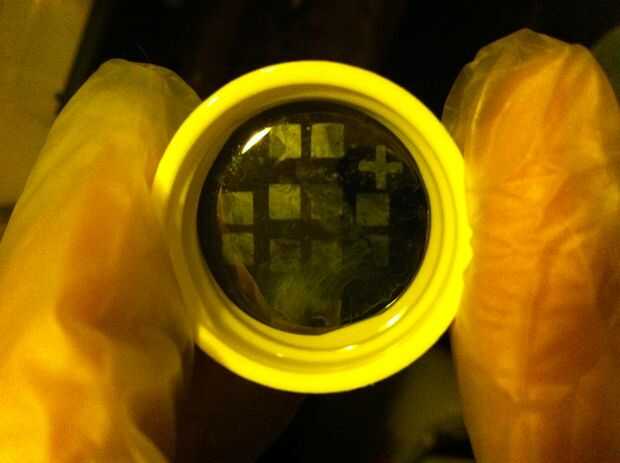

10. inspección final: comprobar cuáles son los resultados.
