Paso 1: Lista de piezas
He comprado todos estos wile partes tratando de equilibrar mi objetivos de diseño y presupuesto. Algunas partes resultados para ser de menor calidad que me hubiera gustado y algunos bastante no cumplió una meta que habia fijado pero el siguiente paso para arriba habría sido considerable más caro.
Marco: 12 m m madera contrachapada, hoja completa. Había planeado originalmente para el uso de extrusiones de aluminio T-slot, pero no estaba 100% seguro en algunas de las opciones de diseño. Elegí contrachapado porque me permite la flexibilidad necesaria para cambiar el diseño de como ir. Con los cambios que tenía que hacer, habría perdido probablemente cerca de $100 en aluminio. Con madera contrachapada, pude cambiar de dimensiones y posiciones de montaje como fui con ningún gasto extra. No quería gastar $150 plus para las protuberancias hasta tuve una sólida comprensión del diseño. Estos probablemente serán una posterior actualización, quizás Mk5.
Caliente extremo: E3Dv6 1.75 m m. Elegí el V6 E3D debido a su construcción de calidad y capacidad de manejar casi todos los materiales disponibles para imprimir. Con un calentador y un termistor reemplazo puede ir mucho más calientes e impresión materiales como el nylon. Probablemente iría con 3mm ahora por una tasa de flujo potencial. Solo puedo conseguir un 3mm con el kit de volcán para cierta velocidad edificio más adelante. adicional, el 1,75 mm tiene un tubo interno de PTFE en el lado frío de la rotura de calor que no está presente en la versión de 3mm. Esto no debería causar problemas de hormiga con una refrigeración adecuada, pero es algo a considerar.
Controlador: Smoothieboard 5 X. Elegí este de 5 controladores de motor de a bordo, procesador de 32 bits, gran wiki y comunidad de apoyo. Sinceramente he disfrutado utilizando esta junta y el software. Ha habido unos hipos en el camino, pero la comunidad ha sido de ayuda con cada tema. Los controladores de motor son 2A máximo por lo que sólo asegúrese cumple con sus requisitos y los motores que compra. Hay otras opciones cheeper. La instalación de rampas es la opción más compatible. Impresora muchos en esto y no tenemos un problema con encontrar apoyo para sus problemas con ella tampoco.
Aluminio: hojas de 2 x 4 mm, 500x500mm y 1 m 30x60mm barra de ángulo de 90 grados. Usé la placa de la construcción, y como parte del transporte para cada eje. También lo utiliza para construir varios soportes y poleas.

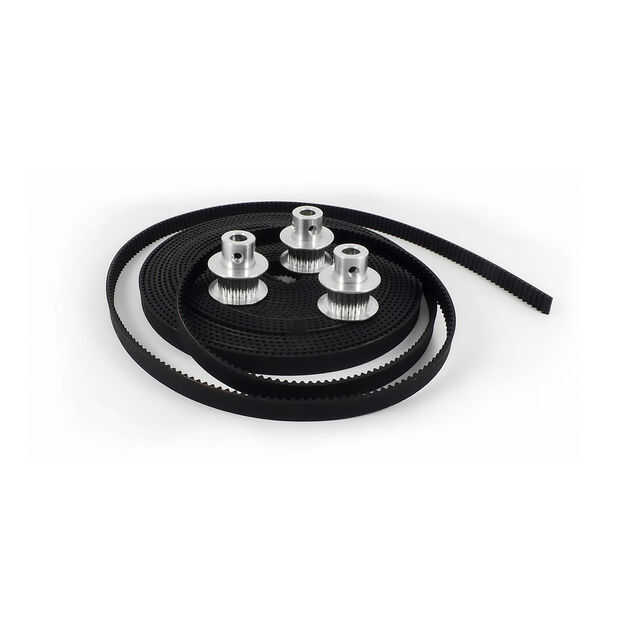

Correa de GT2: 852 mm lazo y 5 m de recta. El bucle terminó siendo a pequeñas y me obligó a ir con un diseño cantilevered de la cama. 5m fue más que suficiente para que el cinturón de bucle sin requisitos. Después de cortar el original
Núcleo XY cinturones, harto para los cinturones de cartesianos y almacenaron la base XY los para su uso posterior.

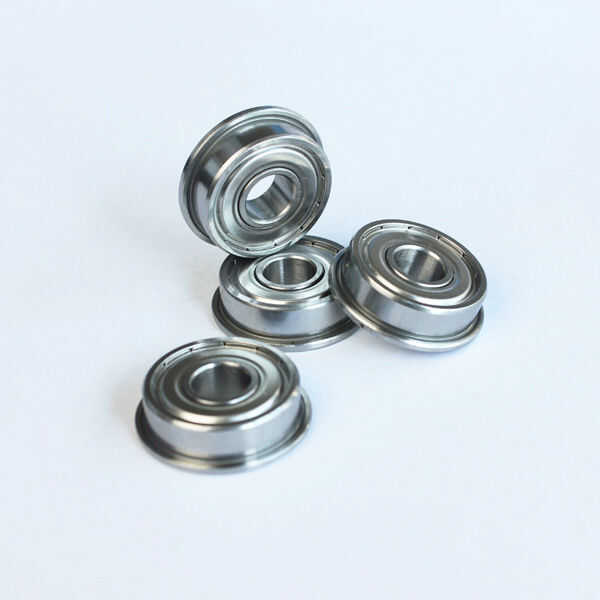

Del cojinete: 8x12x3.5 mm brida cojinete. Estos son necesarios para los soportes de apoyo de barra lineal de 12 mm con el tornillo 8mm. También los utilizan para todos los de las poleas. Pongo dos junto con un reborde en ambos lados de la correa. Sin embargo estaré cambiando a 608 cojinetes en el futuro.

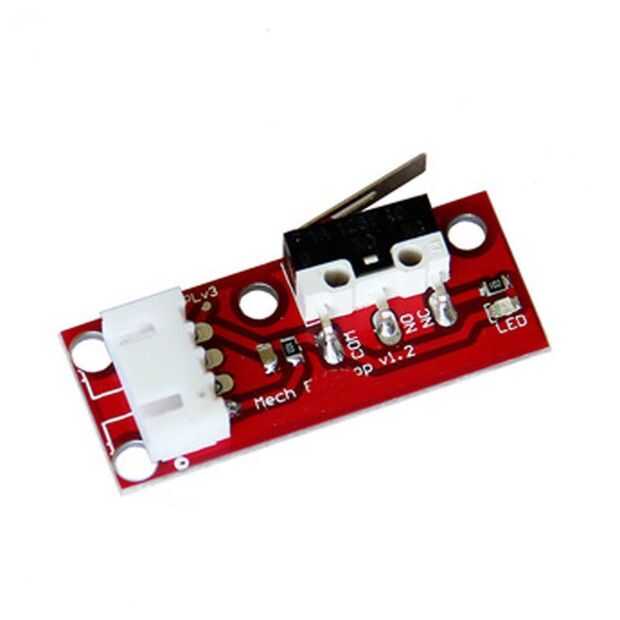

Mecánica final deja V1.2: Elegí estos porque eran bastante baratos y anunciado para una impresora 3D. Acabé pasando por alto todo el tablero en éstos y cableado directamente al interruptor. Sólo funcionó más fácil para que mí hacer esto.

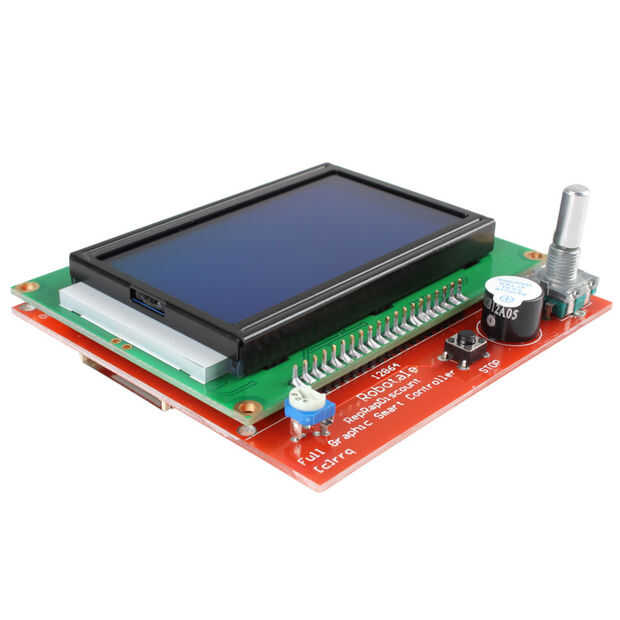

RepRap LCD: Recogí esta porque era barato. Hay otras opciones, el Viki2 parece mucho más bonito, pero es más caro. Hubo algunos problemas con él que fueron fáciles de superar, consulte la sección electrónica para más detalles.
Protector de LCD de RepRap de Smoothieboard: Presione el adaptador. Requiere de soldadura en algunas cabeceras a la Junta de batido.
Soportes de Motor de NEMA 17: x 3. Mantiene los motores en place.only para la X, Y y Z, la extrusora posee el motor 4.
poleas de diente 16: diámetro 5 mm (CANT. 3) tengo una de 8 con la banda de 5 m.
poleas de diente 36: diámetro de 8 mm (CANT. 2) éstos van en el tornillo de 8 mm plomo. Con este diseño no necesita de los acopladores de eje de 5-8mm y 2 Z motores de otros diseños.
RepRap MK2 calor cama: Sólo 200x200mm pero mucho más barato que un 300mm uno. Si vas con uno más grande, asegúrese de que los amplificadores son compatibles con la Smoothieboard. Tú poder por separado y aún controlan con un tablero de batido con una configuración de fuente de alimentación separada que se explica en el wiki.
soportes de barra lineal de 12mm: Estos sostienen el tornillo 8mm. Usé dos rodamientos con bridas en cada soporte.
Termistores: Terminé sin necesidad de estos. El extremo caliente y calienta tanto vino con uno. Eran baratos y eventualmente necesitaré reemplazos. He comprado barato eBay unos así que no estoy seguro y no has probado exactitud. Puede establecer el PID en mercancías de batido por lo que puedes hacer que funcione correctamente si se encuentran a distancia.

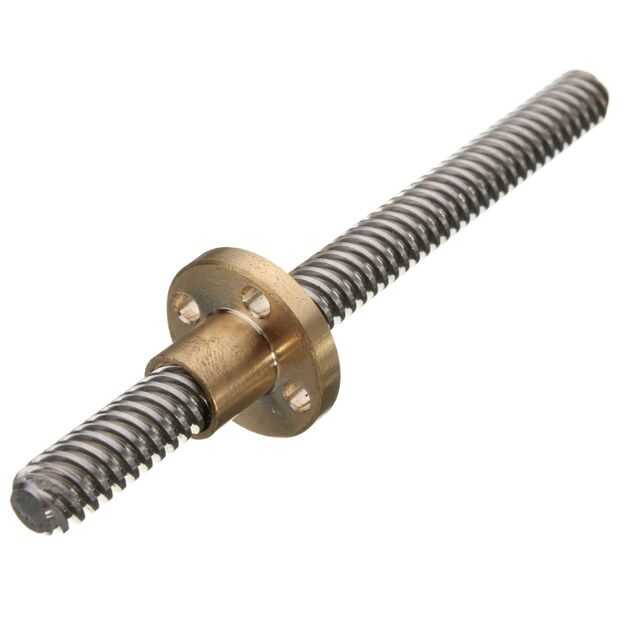

tornillo 8x400mm: Compré un par de baratas en eBay que son probablemente mejores que la varilla de 8mm de rosca.

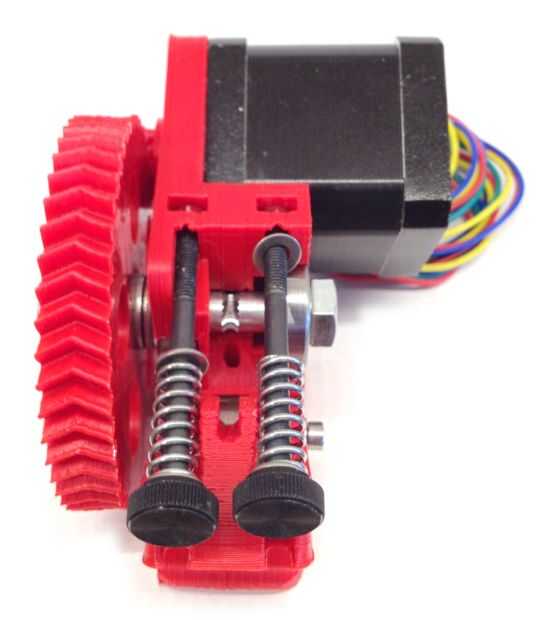

Extrusora: Greg Wade reloaded con el engranaje de la raspa de arenque. Esta es la única parte impresa en la impresora. Lo compré en eBay.This era más barato que algunos de la impulsión directa metal todos los encontré.
Motores: He comprado 4 en total, una cada de XYZ y la extrusora. He comprado motores nice con tapones removibles en eBay pero son motores personalizados de overstock y no puedo encontrar la especificación del fabricante. Sólo asegúrese de que usted puede encontrar las especificaciones antes de comprar.

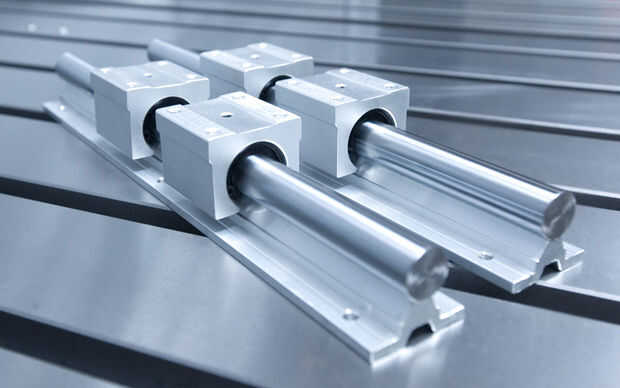

Barras de apoyo lineal: 6pcs 12X355mm carriles. Fui con carriles de apoyo para conseguir más estabilidad sin tener que ir a un diámetro más grande. Cuando calculas que construir área, asegúrese de que usted factor en que pierdes el ancho total de ustedes lineal teniendo set up de la longitud de la varilla. Escogí estos porque he encontrado mucho. Usted puede conseguir carriles para mucho más barato. Sólo dan cuenta de que usted conseguirá más vibración. Otra opción es rieles compatibles. Estos serán mucho mejor pero muy caros. Una opción final he veo es con ranura en T como un carril linear. construyes las ruedas con rodamientos para ejecutar directamente sobre el aluminio. Realmente pueden ser la opción más barata pero no hice mucha investigación sobre ella así que no sé lo bien que funciona.
Calibre : 18, compré un papel de negro y rojo para la cama de calor. Calibre 24, rayas fuera de un viejo cable Cat 6 con un terminal roto.
Enchufe decanal: Tuve varios ya de mis carros del RC. Usé uno para el cable de la cama de calor. Esto no es obligatorio, sólo para convencer, pero cualquier 12A o conector mejor funcionará.
2 conectores JST: Usé estos como conectar los cables. Puede usar cualquier tipo.
Fuente de alimentación ATX: He usado ATX ya que cuenta con carriles de 12v y 5v. Elegí 400W porque no vienen mucho más pequeños. Se requieren un poco más trabajo que a 12 o 24V solamente energía fuente pero es bastante fácil.
Filamento: conseguir algunos tipos para probarlo. Tengo un rollo de PLA y ABS y algunas muestras de ninjaflex y resplandor en el oscuro PLA. Hasta ahora PLA es mucho mejor que el ABS. Mi primera imprime muy bien trabajado con PLA. Todavía no tengo que una impresión ABS para terminar. Esto es probablemente porque yo no he incluido la impresora aún y mi garaje es fría, pero solo para que tu consciente, PLA es menos exigente. También, ABS huele como la quema de plástico mientras se imprime. Esto es el fin en mi garaje pero no sería bueno dentro de la casa.
