Paso 4: Mecánica - eje X

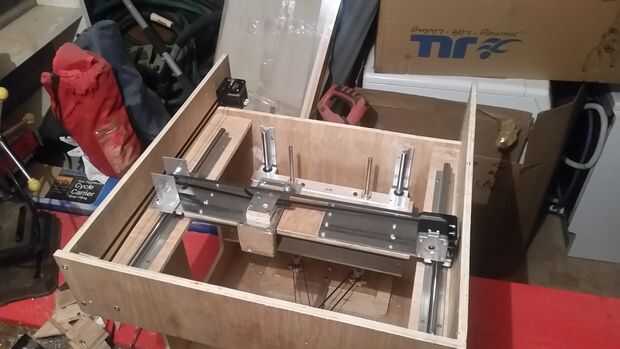

Diseño: El eje x mueve a izquierda y derecha y está formado por la compañía de transporte o herramienta de X. Miré unas cuantas opciones para montar esto y colocado en un soporte de voladizo de la herramienta con guías lineales paralelas horizontales. El carro X rodea al transporte Y y se suspende de los rieles de la línea paralelo apoyado. Esto permitió que pequeños cambios en la altura de la herramienta. El carro tiene dos placas de aluminio en la parte superior e inferior. El portador de la herramienta se monta en la parte posterior de la compañía en una placa de aluminio fijada por dos tornillos M6. La parte delantera del habitáculo es un bloque pequeño de madera sujeta por cuatro tornillos, dos en las placas superior e inferior.
Superior de la placa: Esta placa tiene 6 orificios. Dos de los ángulos posteriores para los pernos del portador de herramienta, dos en la parte delantera para el espaciador de madera contrachapada y dos en el medio para la fijación de la correa.

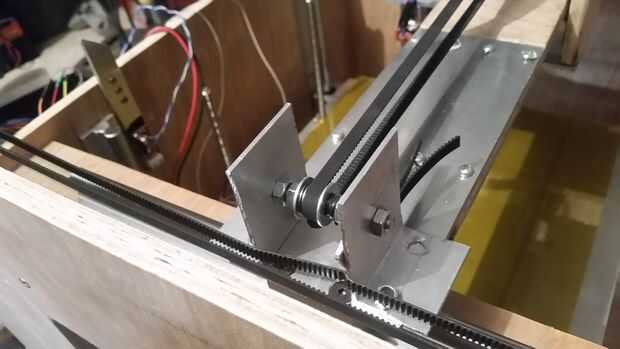

x accesorio de correa: La correa de X se une a un bloque que se une a la parte superior central del carro X. El cinturón se intercala entre éste y un pequeño trozo de aluminio de chatarra. He reemplazado esto con una atadura temporal tensor después me vino la Idea de otro instructivo. Una gran atadura (12 pulgadas) atada final de cada correa que es enrollado sobre sí mismo y asegurado con una pequeña atadura (3"). La amarra actúa como un tensor.
Placa inferior: Esta placa tiene 12 agujeros. Dos de los ángulos posteriores para el portador de herramienta tornillos, dos en la parte delantera para el espaciador de madera contrachapada y 8 en el medio, 4 para cada cojinete linear. Los agujeros para los cojinetes son muy importantes para llegar directamente. Un desalineamiento causará vibración y fricción adicional. Vea "Work arounds" para una solución parcial a los agujeros desalineados.
Placa trasera: Esto es simplemente un bloque de madera utilizado como separador para que coincida con la altura de la frente. Usé algunos tornillos de madera largos así que tuve que compensar los agujeros. Si sus tornillos son menos de la mitad de la longitud de la madera contrachapada no necesitará hacer esto. También se ha cambiado la longitud de los tornillos delanteros en un momento tuve que añadir unas arandelas entre la madera y la placa inferior para mantener la Plaza de transporte.
Portador de la frente y herramienta: El frente del carro es dos tornillos que sujetan el portador de herramienta que es una pequeña placa de aluminio. La placa portadora tiene dos agujeros en la parte posterior para montaje en el carro y tres orificios en la parte frontal para el montaje de la extrusora y el extremo caliente. Para el agujero del extremo caliente utilicé una escalonado "en forma de cono" broca como no tengo un poco bastante grande. Esta placa se encuentra en medio de los pernos con una tuerca en cada lado para mantener en su lugar. Sobre todo hay 10 tuercas, cinco en cada perno. De arriba abajo es cabeza del perno, placa superior, tuerca, espacio, tuerca, placa portadora, tuerca, espacio, tuerca, placa inferior, tuerca de la parte inferior. Utilizar bloqueo azul apretado una vez que tengas todo lo coloque.
