Inicio de monitoreo de temperatura con Raspberry Pi y Thingspeak (con BMP180) (3 / 7 paso)

Paso 3: Las conexiones

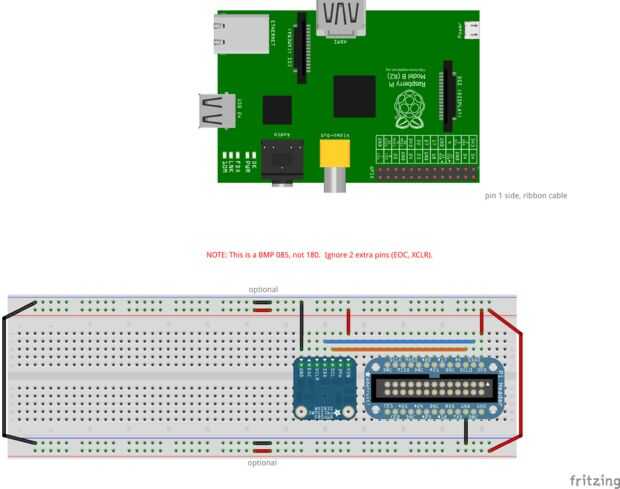

Otra vez las conexiones se realizan con respecto a la frambuesa Pi. Son

1) frambuesa Pi BMP180 - están las cuatro conexiones que deben hacerse entre el maestro (Raspi) y slave(BMP180) -

  1. Frambuesa Pi SDA---> BMP180 SDA
  2. Frambuesa Pi SCL---> BMP180 SCL
  3. 3.3V frambuesa---> BMP180 Vin (pin de entrada de BMP180 debe ser conectado a 3, 3V 5V no)
  4. Gnd frambuesa---> BMP180 Gnd

2) frambuesa Pi Thingspeak - conexión a internet es necesario para esta parte. Supongo que tienes uno como este: P. la frambuesa pi puede conectarse a su router de casa vía ethernet o wifi. Usted tendrá que comprobar con los adaptadores wifi que frambuesa pi compatible para el dispositivo en línea.
