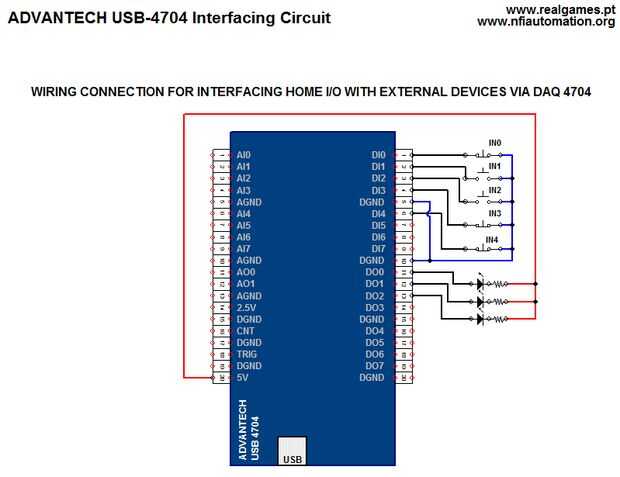

Paso 2: Cableado diagrama USB 4704 DAQ tarjeta entrada-salida soluciones:
Entrada de cables:
Hemos conectado Oprima el botón NO y NC a la entrada Digital de la tarjeta DAQ como se muestra a continuación. IN0 está normalmente cerrado interruptor, que encienda el DI0 si no presiona, en apretado apague DI0. IN1 es pulsador normalmente abierto, que a su vez en DI1 cuando se presiona, más se DI1 es OFF.
Cableado de salida:

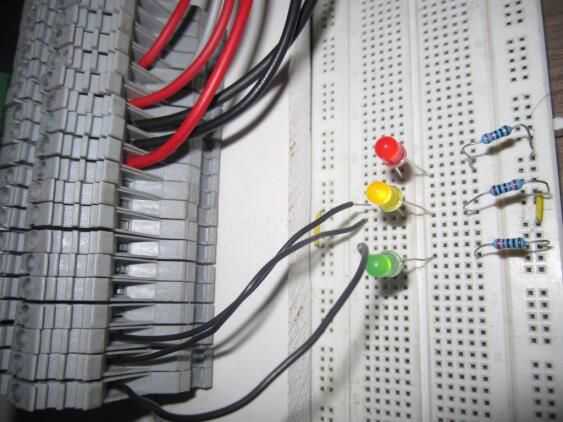

Salida DI están configurados para dar de baja señal (O VDC) cuando en. En DI0 ~ DI2 hemos conectado LED con resistencia en serie (220 ohmios). Cuando la señal en DI0 ~ DI3 va alta, el LED respectivo está encendido. El lado positivo del LED se da 5VDC de la tarjeta DAQ.
