Paso 1: Cableado y programación
¡ Bienvenido de nuevo en la página dos - la última página. Porque el cableado del controlador, receptor, pantalla y programación es todo lo que necesitamos hacer para que ya está en marcha.
1. cableado

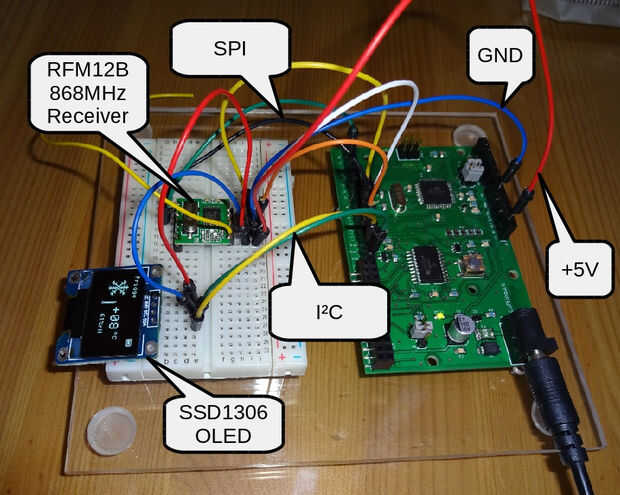

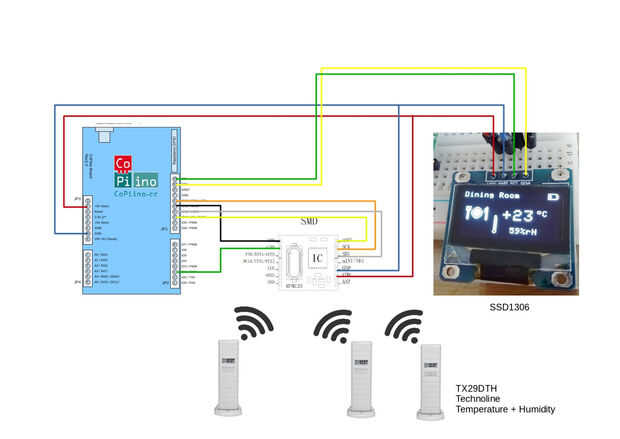

El cableado se realiza mejor inicialmente en un tablero de pan. Las fotos de arriba muestran los detalles. Tenga en cuenta que colores de la imagen y colores esquemáticos coinciden exactamente para facilidad de uso.
2. programación
100% trabajo probado Arduino Sketch puede descargarse a continuación. Viene con el apoyo de tres unidades de TX29DTH.
Unidades adicionales se pueden agregar en el código como sigue
0 ... es un número de contaje
"Nevera"... es el nombre del sensor
53 ... es la identificación que es utilizada por la TX29DTH enviar valores de temperatura y humedad (véase nota más abajo para determinar el ID del sensor)
3. notas
3.1 cómo determinar el ID de la TX29DTH:
El controlador recibirá todos los sensores en su casa y mostrar un RS232 / serie mensajes como estos.
Ejemplo:
El primer número está parado para el ID y el segundo y el tercero para temperatura y humedad.
3.2 serie trans
Como el bosquejo se utiliza mejor con CoPiino que tiene dos interfaces seriales vs Arduino que tiene sólo una interfaz serial, preparamos el código para que todos la salida en el puerto "Serial1". Tenga en cuenta al utilizar Arduino, que usted necesita cambiar al puerto "Serial"
CoPiino
Arduino (modificación de número de puerto)
3.3 gracias
Si crees que esta instrucción fue útil, háganoslo saber.
