Inicio hecho 4 x 4 x 4 LED Cube con pantalla LCD de (2 / 4 paso)

Paso 2: L.E.D cubo es uno mismo.

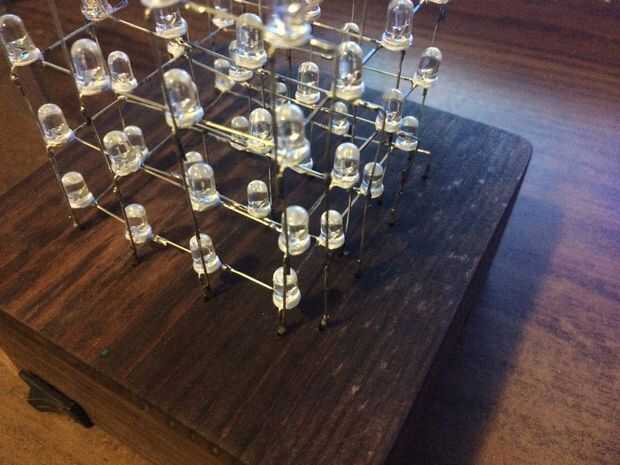

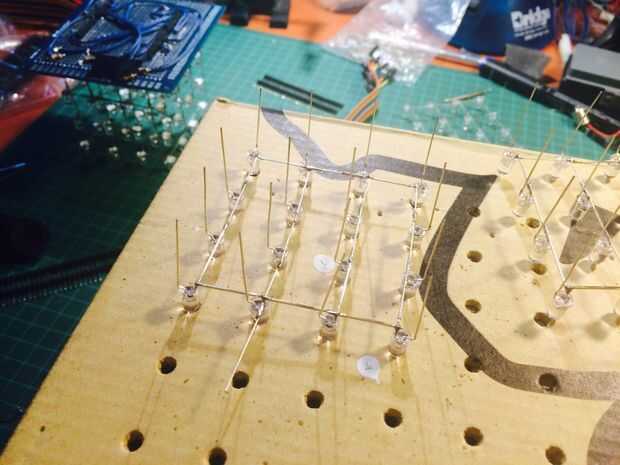

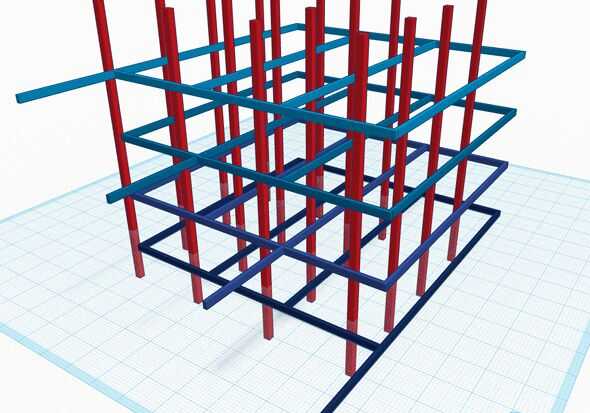

Soldados el L.E.D juntos según los esquemas (Ver imágenes para mejor comprensión).

-El L.E.D están en una distancia de 2mm entre sí. desde el centro de uno al siguiente para arriba y abajo.

-Hacer que usted dobla cada L.E.D correctamente.

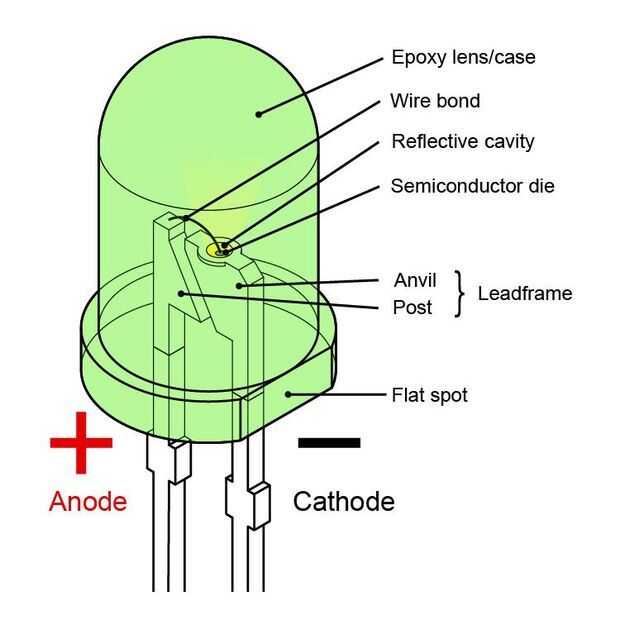

ánodo (rojo en la imagen) agacharse en 90 grados hacia el exterior de la L.E.D y nuevamente tan pronto como es el diámetro exterior de los L.E.D.

Cátodo (azul en la imagen) en 90 grados.

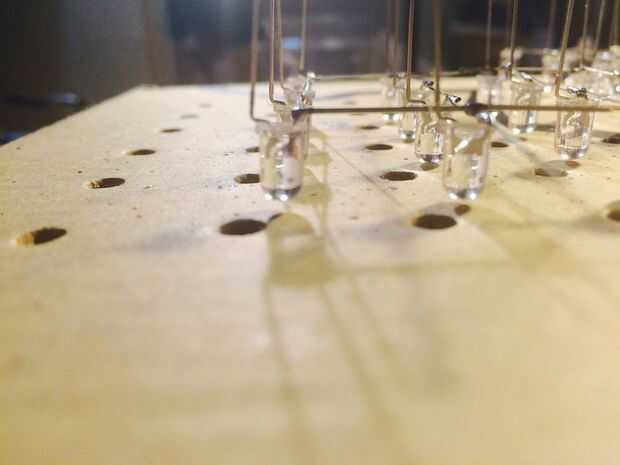

-En cada nivel he dejado el cátodo sobresale en un lugar diferente de la L.E.D 4 en la parte posterior. (Como se ve en la foto). así que cuando se trata de que va a ser en la parte trasera perfectamente.
