Inicio Proyecto DIY de automatización utilizando Arduino UNO y Ethernet Shield (2 / 4 paso)

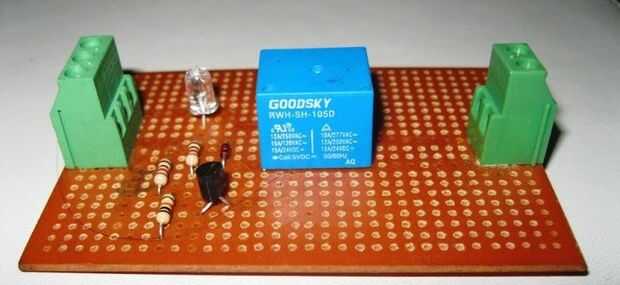

Paso 2: ¿Cómo hacer solo tablero de regulador del Relais?

voy a mostrar que la forma para hacer el tablero de regulador único relé para el control de salida única si aprendió módulo relé solo entonces, es fácil hacer otro módulo igual copia el diagrama del circuito de la misma y hacer esto para todos como si desea controlar cinco cargas por lo que necesita un canal de relé cinco ahora utiliza el mismo circuito y colocar cinco relés en paralelo.

Componentes necesarios:

* Transistor 2N3904

* 1K resistencia

* 10K resistencia

* 1N4148 diodo

* Rojo Led 3mm

* 3 & 1 pin conectores de montaje PCB

El diagrama del circuito es muy clara todos y cada componente y es claro sólo necesita una conexión hacia fuera de cada módulo en este módulo pin de salida es no 2 (RF1 AY) conectar este pin a pin de salida de uno de arduino para controlar este módulo relé.
